基于OK335xS2增加了一个百兆网卡，新增加的网卡不工作

shijunpu

修改内容：在OK335xS2的基础上，增加了一个百兆网卡（仍采用LAN8720A），原有的网卡（phyid：01）工作正常，但新增加网卡不工作。
网卡2在启动时未报错，ifconfig eth1也可以分配到ip和掩码；其他机器ping该机左边的绿色的灯也会闪，但就是ping无响应。
增加网卡2所做工作如下：
NET.rar (20.56 KB, 下载次数: 23)

2015-5-29 22:47 上传

点击文件名下载附件

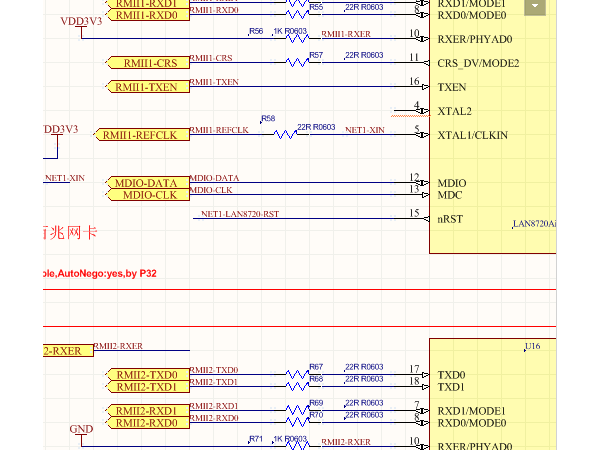

1.电路图修改：
    拷贝自第一个正常的网卡，唯一的区别是将表示地址PHYAD0的引线RMII2-RXER接地（原来的是接3.3V电压拉高表示地址1，现在将第二个网卡接地，意欲表示地址0）。这样修改行不？


双网卡的原理图见附件

2.修改内核代码：
devices.c，修改am33xx_cpsw_init函数，
#define RMII1_IO_CLK_EN 0x0040
gmii_sel |= (RMII1_IO_CLK_EN);
改为
#define RMII1_IO_CLK_EN 0x0040
#define RMII2_IO_CLK_EN 0x0080
gmii_sel |= (RMII1_IO_CLK_EN);
gmii_sel |= (RMII2_IO_CLK_EN);

增加：
am33xx_cpsw_slaves[0].phy_id = "0:01";
am33xx_cpsw_slaves[1].phy_id = "0:00";

3. pin脚设置修改，board-am335xevm.c文件
参考RMII1的pin脚设置RMII2的各个pin脚，定义第二个网卡如下：
static struct pinmux_config rmii2_pin_mux[] = {// added by sjp
{"gpmc_csn3.rmii2_crs_dv", OMAP_MUX_MODE2 | AM33XX_PIN_INPUT_PULLDOWN},
{"gpmc_wpn.rmii2_rxerr", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},
{"gpmc_a0.rmii2_txen", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},
{"gpmc_a4.rmii2_txd1", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},
{"gpmc_a5.rmii2_txd0", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},
{"gpmc_a10.rmii2_rxd1", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},
{"gpmc_a11.rmii2_rxd0", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},
{"mii1_col.rmii2_refclk", OMAP_MUX_MODE1 | AM33XX_PIN_INPUT_PULLDOWN},
{"mdio_data.mdio_data", OMAP_MUX_MODE0 | AM33XX_PIN_INPUT_PULLUP},
{"mdio_clk.mdio_clk", OMAP_MUX_MODE0 | AM33XX_PIN_OUTPUT_PULLUP},
{NULL, 0},
};
并在static void net_init(int evm_id, int profile)函数中增加setup_pin_mux(rmii2_pin_mux);的调用

正常启动后，ifconfig能看到eth0，虽然看不到eth1，但可以通过ifconfig配置ip（和eth0不同的网段）。且插入网线后，控制台也能显示eth1 up。但eth1就是和外面机器互相ping不通

不确定地方：
两个网卡的id还是保留了相同的PHYID定义，#define AM335X_EVM_PHY_ID       0x7c0f0 ，不知道有没有影响？

那位大虾知道还需要改别的地方吗？

liwx

遇到了同样的问题，楼主问题解决了嘛

liwx

我这个问题已经解决

chemist

想问下是什么问题造成的？

ljb2019001

/etc/network/inte**ce文件是配置以太网节点的

曲奇龙

liwx 发表于 2018-7-26 11:51
我这个问题已经解决

你好，相同问题，请问你是怎么解决的？

ljb2019001

曲奇龙 发表于 2021-10-12 13:31
你好，相同问题，请问你是怎么解决的？

参考一下这个配置，感觉配置是没有问题的 ping不通其他设备检查一下设备是否有防火墙http://bbs.witech.com.cn/portal.php?mod=view&aid=482

曲奇龙

ljb2019001 发表于 2021-10-12 15:34
参考一下这个配置，感觉配置是没有问题的 ping不通其他设备检查一下设备是否有防火墙http://bbs.witech.c ...

就是参考这个知识库来的
新增了板级文件的rmii2_pin_mux，并setup_pin_mux(rmii2_pin_mux);
修改了phy_id顺序，原本eth0的地址是1，自制底板eth0的地址是0，eth1的地址是1
新增了slave配置am33xx_cpsw_slaves[0].phy_if = PHY_INTE**CE_MODE_RMII; am33xx_cpsw_slaves[1].phy_if = PHY_INTE**CE_MODE_RMII;
修改了寄存器
#define RMII_IO_CLK_EN 0x00C0
gmii_sel |= (RMII_IO_CLK_EN);
然而还是ping不通

1. static struct pinmux_config rmii2_pin_mux[] = {

2.                 {"gpmc_csn3.rmii2_crs_dv", OMAP_MUX_MODE2 | AM33XX_PIN_INPUT_PULLDOWN},

3.                 {"gpmc_wpn.rmii2_rxerr", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},

4.                 {"gpmc_a0.rmii2_txen", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},

5.                 {"gpmc_a4.rmii2_txd1", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},

6.                 {"gpmc_a5.rmii2_txd0", OMAP_MUX_MODE3 | AM33XX_PIN_OUTPUT},

7.                 {"gpmc_a10.rmii2_rxd1", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},

8.                 {"gpmc_a11.rmii2_rxd0", OMAP_MUX_MODE3 | AM33XX_PIN_INPUT_PULLDOWN},

9.                 {"gmii1_col.rmii2_refclk", OMAP_MUX_MODE1 | AM33XX_PIN_INPUT_PULLDOWN},

10.                 {"mdio_data.mdio_data", OMAP_MUX_MODE0 | AM33XX_PIN_INPUT_PULLUP},

11.                 {"mdio_clk.mdio_clk", OMAP_MUX_MODE0 | AM33XX_PIN_OUTPUT_PULLUP},

12.                 {NULL, 0},

13. };

复制代码

1. static struct cpsw_slave_data am33xx_cpsw_slaves[] = {

2.         {

3.                 .slave_reg_ofs  = 0x200,

4.                 .sliver_reg_ofs = 0xd80,

5.                 .phy_id         = "0:00",

6.                 .dual_emac_reserved_vlan = CPSW_PORT_VLAN_SLAVE_0,

7.         },

8.         {

9.                 .slave_reg_ofs  = 0x300,

10.                 .sliver_reg_ofs = 0xdc0,

11.                 .phy_id                = "0:01",

12.                 .dual_emac_reserved_vlan = CPSW_PORT_VLAN_SLAVE_1,

13.         },

14. };

复制代码

#define RMII_IO_CLK_EN 0x00C0
gmii_sel |= (RMII_IO_CLK_EN);

ljb2019001

eth1 up起来了吗，eth1默认是没有开启的，ping不通有什么打印信息吗

曲奇龙

ljb2019001 发表于 2021-10-12 16:51
eth1 up起来了吗，eth1默认是没有开启的，ping不通有什么打印信息吗

都可以up起来，插拔网线也都有反应。eth1自己ping自己也ping的通

ljb2019001

eth0和eth1是在不同网段吧，ping的是什么设备，设备有防火墙吗

曲奇龙

ljb2019001 发表于 2021-10-13 08:51
eth0和eth1是在不同网段吧，ping的是什么设备，设备有防火墙吗

ping的路由器，没有防火墙

ljb2019001

现在建议一个一个测试，代码先初始化一组，确定ping通了，再初始另一组，最后两组再一起测试

lilonghui920

有收获~~~~~~~~~

fzcubuntu

曲奇龙 发表于 2021-10-13 08:03
都可以up起来，插拔网线也都有反应。eth1自己ping自己也ping的通

解决了吗？同样的问题

fzcubuntu

liwx 发表于 2018-7-26 11:51
我这个问题已经解决

怎么解决的？

ljb2019001

335x系列配置LAN8720的可以参考一下：http://bbs.witech.com.cn/portal.php?mod=view&aid=482
