RK3399使用RTL8211E时遇到反复link up link down问题

2023-5-24 14:51| 发布者: 闪光皮皮| 查看: 364| 评论: 0

类目： > 知识库文档编号: 1009

问题描述：

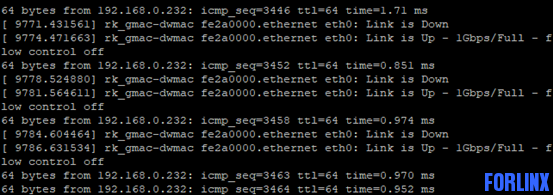

反馈某项目的定制底板测试过程中，发现千兆网口丢包严重，如图：

测试43块板卡，其中9块好的。

问题排查：

1、因此板卡上一版本已批量测试过，且相比上一版本layout没有修改，初步怀疑是焊接或物料问题。将一块问题板卡PHY芯片重新加热后，问题消失，因此怀疑PHY芯片的热焊盘焊接问题，让生产把其他板卡PHY都重新加热，试一下是否能解决。

2、生产反馈加热PHY的板卡温度降低后问题又出现，且其他板卡加热PHY后，问题未消失。

3、找到3399出厂镜像，上电后发现网口一直处于link up，link down的状态，做如下尝试，排查问题：

1）RGMII接口串阻改为0R

2）修改硬件，增加TXDLY和RXDLY的2ns延时

3）对调好板和坏板的IC，晶振，晶振负载电容，电感

4）去掉RGMII串阻，排查问题是否只与MDIO有关

5）去掉TVS

6）飞线到内置变压器网口座上

7）测量配置引脚，没有问题

8）测量电源纹波，未发现问题

4、怀疑是1.05V电源不稳定，飞线LDO给IC供1.05V，问题解决

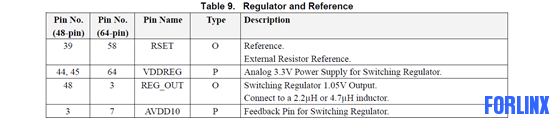

查阅datasheet，发现3引脚是芯片内部DCDC的FB引脚

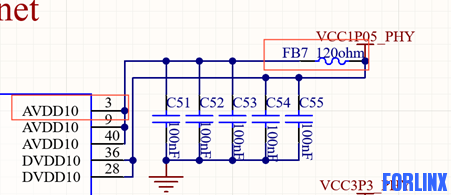

而该引脚是经过磁珠连接到DCDC的输出的

怀疑是磁珠影响了FB信号，将FB7修改为0R电阻，问题解决

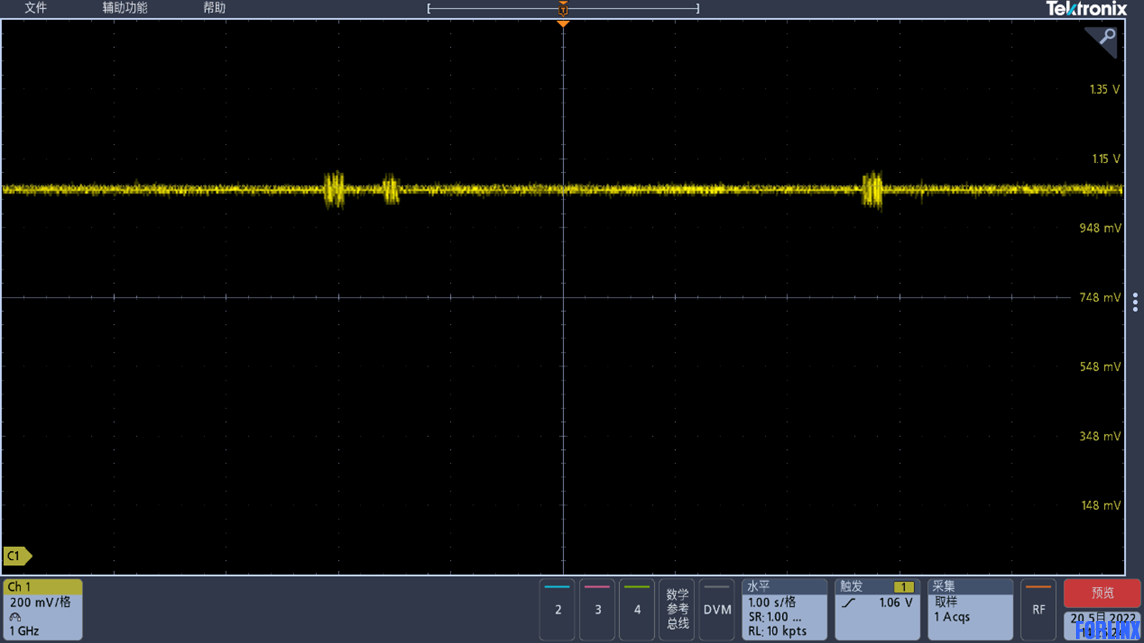

使用磁珠时，FB引脚波形如下：

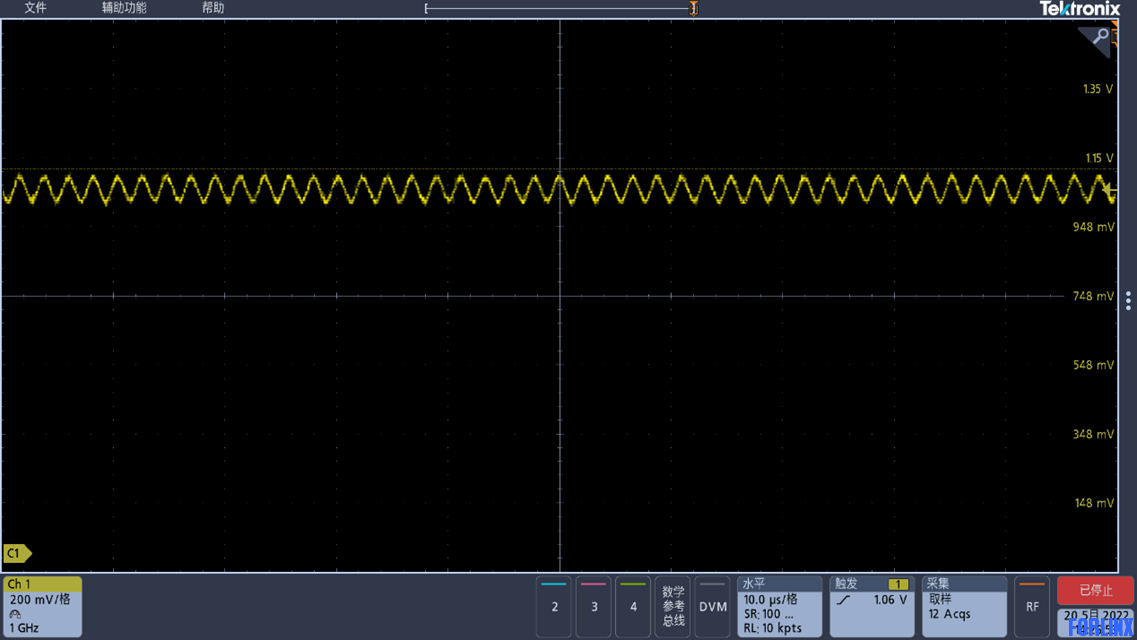

可以看到网络link up时，3引脚上有很大纹波，导致芯片工作异常。
