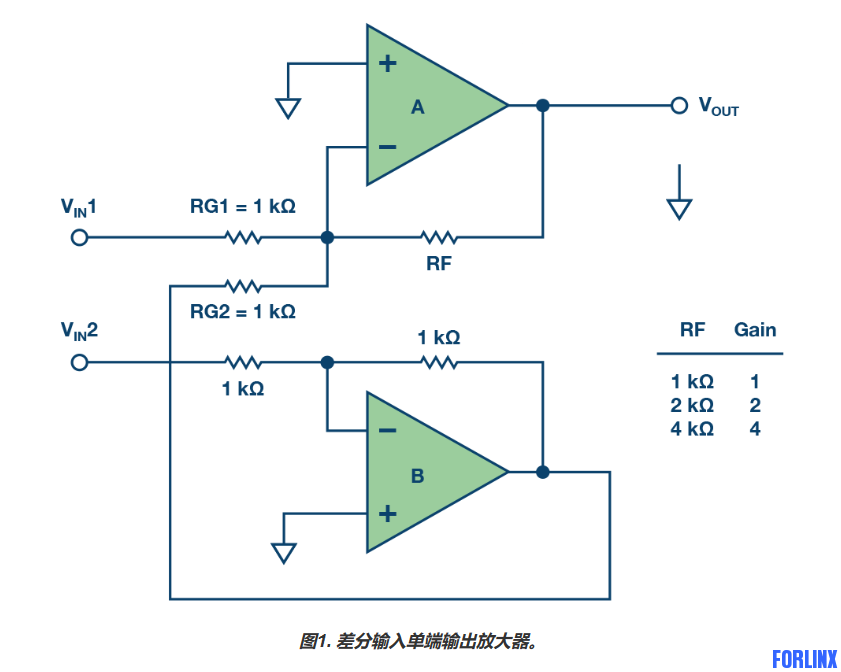

许多应用都需要使用低功耗、高性能的差分放大器,将小差分信号转换成可读的接地参考输出信号。两个输入端通常共用一个大共模电压。差分放大器会抑制共模电压,剩余电压经放大后,在放大器输出端表现为单端电压。共模电压可以是交流或直流电压,此电压通常会大于差分输入电压。抑制效果随着共模电压频率增加而降低。相同封装内的放大器拥有更好的匹配性能、相同的寄生电容,并且不需要外部接线。因此,相比分立式放大器,高性能、高带宽的双通道放大器拥有更出色的频率表现。 一个简单的解决方案就是使用阻性增益网络的双通道精密放大器,如图1所示。此电路显示了一种将差分输入转换为带可调增益的单端输出的简单方式。系统增益可通过公式1确定: 其中,增益= RF/1 k,且 (VIN1 – VIN2) 是差分输入电压。 |
