POE接口

1.      POE的概念

POE指的是以太网供电技术（Power over Eternet），就是网线在传输网络信号的同时还能传输设备所需的电源。

常见的应用有IP电话、POE交换机、网络摄像头等等，网络摄像头无需电源适配器，仅需一根网线就能实现电源和网络的传输，POE供电一般可以到100m。

2.      POE标准

标准的POE符合802.3af、802.3at和802.3bt标准，at和bt是向下兼容的，标准越高对网线的要求也就越高。

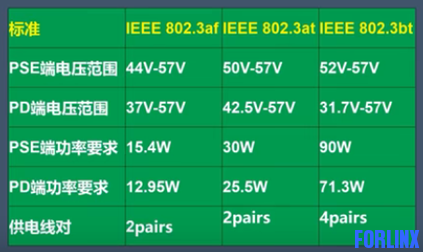

       下图是这三种标准的电气参数比较，最主要的区别是功率和供电线的不同。

       PSE（Power Sourcing Equipment）——供电端设备

       PD（Powered Device）——受电端设备

3.      POE供电原理

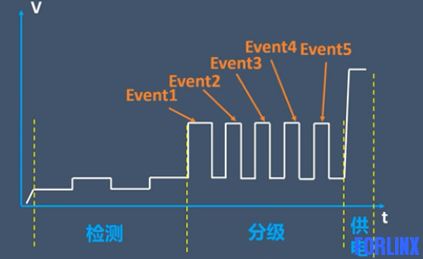

POE的供电可以分为三步：检测、分级、供电。

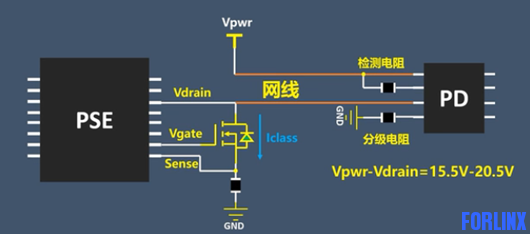

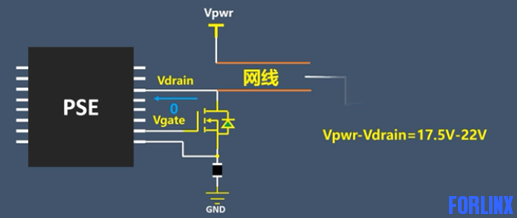

PSE检测就是检测网线上有没有PD设备，检测电压是由PSE端发出的，当网线是开环状态时，没有电流流入PSE端。

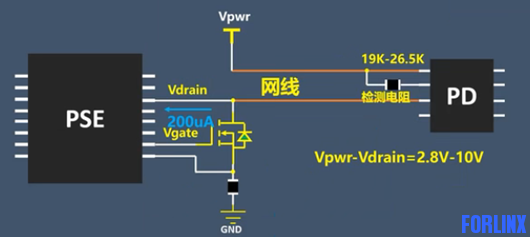

当连接了PD设备时，检测电压在2.8V-10V之间，PD芯片有一个检测电阻，有效的检测电阻阻值在19K-26.5K之间，此时会有200uA左右的电流流入PSE端，PSE芯片检测到网线上连接了有效的PD设备从而进行下一步的分级操作。

PSE分级是指PSE设备和PD设备会进行协商，PD会表明自己需要多大等级的功率，当PSE满足这个功率要求时才会给PD设备供电。

PD设备是什么功率等级主要依靠芯片连接的分级电阻确定，然后PSE端会根据检测到的电压决定功率等级。

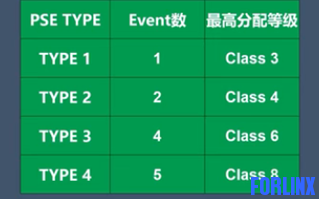

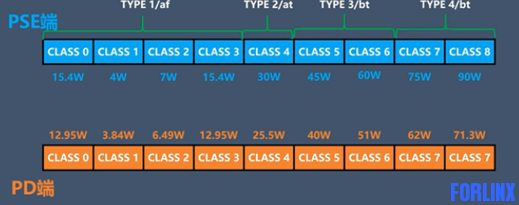

PSE和PD的功率共有9级，9个等级又分为了四类，不同类别的分级次数和最大功率不同。分级次数是因为POE接口在判断PD设备功率等级时会先判断是否在af标准中，如果不在会再次发出分级信号判断是否在at标准中，直到给PD端的功率等级做到准确的分级。

4.      POE连接方式

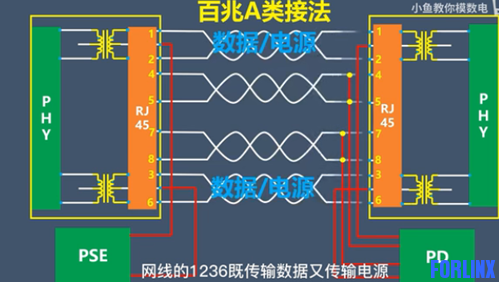

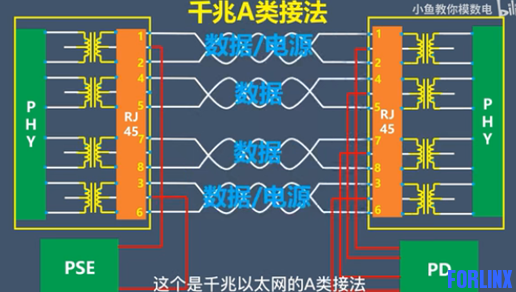

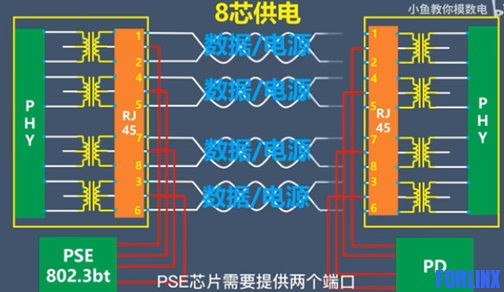

A类接法：1236供电，一般12接正极，36接负极

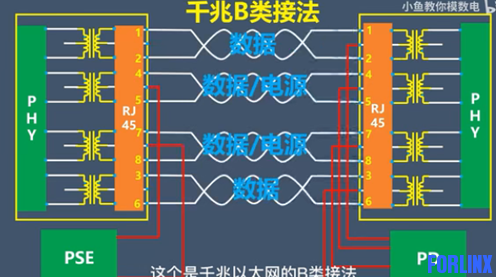

B类接法：4578供电，45接正极，78接负极
