如何看屏幕是否可以直接适配飞凌开发板，本文主要针对LCD、LVDS屏幕直接使用开发板的情况，若自制底板文中提到的问题都可以解决。

1、         接口适配

屏幕接口有HDMI  MIPI  LCD  LVDS  DP  EDP先确定开发板是否支持此款屏幕。

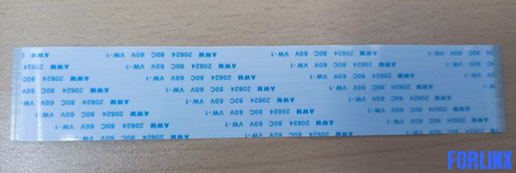

     屏幕的接口是否一样，飞凌开发板LCD屏是54pin，0.5mm间距翻盖下接FPC端子，板子和屏幕使用FPC排线连接如下图，pin数不同，间距不同都不能直接适配。

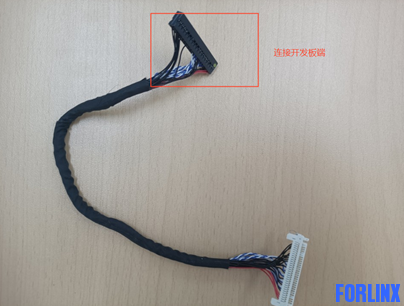

LVDS屏幕为2*19pin，2.0mm间距插针，母头为可调整线序的杜邦胶头，若开发板的线序可满足，则可通过调整线序适配。

1、         线序适配

在屏幕的数据手册Inte**ce Pin Assignment章节对屏幕的线序有详细的描述，也可能是Signal Description、INTE**CE CONNECTION等，总之我们只要找如图1的表格，

第一列的pin就表示引脚号，

第二列通常会写Symbol或者Pin name、SIGNAL NAME等，就是引脚名

第三例或者第四列通常是Description或者Function，就是对引脚的描述

我们只需要第一列和第二列就可以

LVDS屏

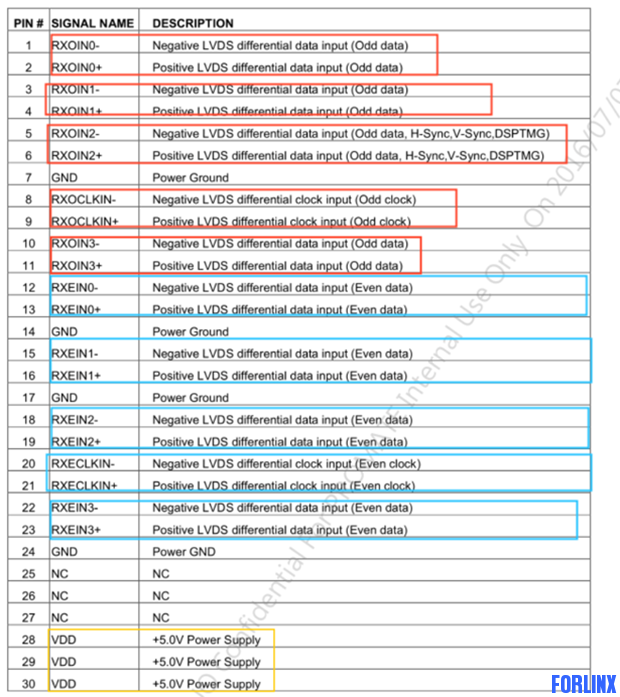

图1是一个双八的LVDS屏幕手册，红框是S0数据和时钟，蓝框是S1数据和时钟，黄框是供电。如果是单8的屏幕，也就是说你的屏幕手册只有4组数据1组时钟，那也没关系，只接S0即可。

图1

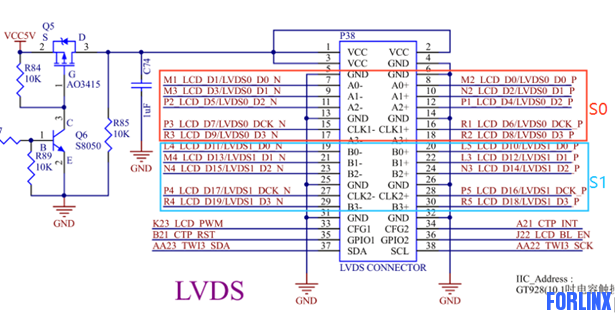

图2是飞凌开发板LVDS屏幕接口线序，除了供电和显示的信号线，还有触摸和背光

图2

我们看这个屏幕，首先供电是5V，如果供电不一样，那也就不能直接适配。其次是信号线，我们可以看到，屏幕所需的信号开发板都是可以满足的，虽然顺序是不一样的，但是LVDS屏幕使用的杜邦胶头是可以修改线序的，我们只需要将杜邦胶头端的线序按照开发板的做调整即可。（需要注意：杜邦胶头的线序和屏幕手册的线序很有可能不一样，屏幕手册的线序和屏幕端的接口是一样的，在调整前需确认杜邦胶头端的实际线序）。

到这里线序和接口都满足条件，那这个LVDS屏幕是不是就可以在开发板适配了呢，还记得上面提到的触摸和背光吗？上面提到的仅仅是显示的部分，要是屏幕显示的内容能被人眼看的清楚，还需要点亮屏幕后面的LED灯。

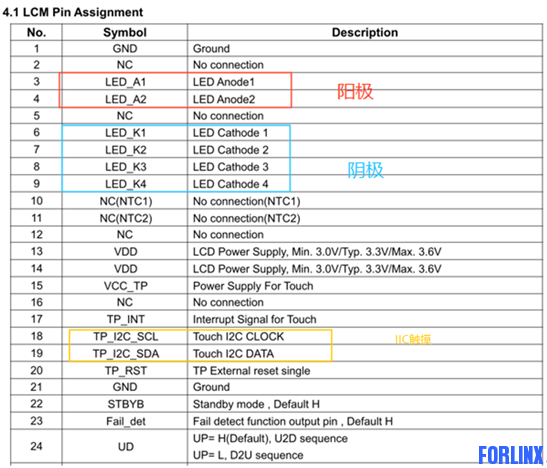

通常在手册的LED Driver Connector Pin Assignment或者LED Light Bar或Backlight章节，如图3所示，可以看到背光供电是12V，那开发板的接口不能满足。即使能满足还需要注意使能和PWM信号的电平要求，这里我们可以看到使能信号是5V，开发板的是3.3V，则也不能直接适配。

图3

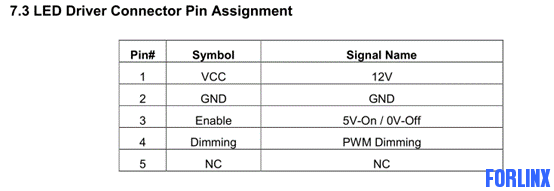

或是和显示在同一个接口如图4，直接标注阴极阳极的，则需要背光驱动电路，也是不能直接适配的。

图4

接着说触摸，若是不需要触摸功能可不考虑。开发板LVDS屏幕接口使用IIC的电容触摸，如图4黄框部分，若你在手册中看到的触摸是4线的类似TX+ TX- TY+ TY-,那么这款屏幕也是不能直接适配的。

LCD屏

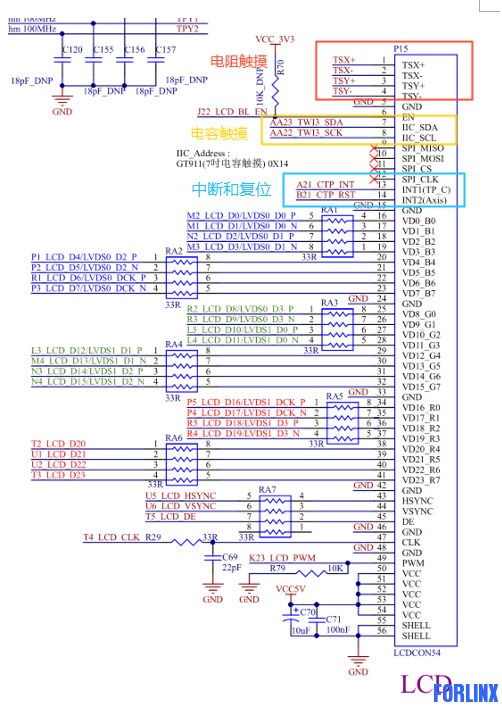

说完lvds屏幕，LCD的就简单多了，图5为飞凌开发板LCD屏幕线序红框和黄框是触摸二选一即可，不使用触摸则红、黄、蓝框中的引脚NC即可。其他的信号需要和开发板一致，供电5V，不可调整，不一致则不能直接适配。

图5

上面的条件都满足则这款屏幕可以直接使用飞凌开发板适配，接下来就需要软件去做适配了。
