接口类型一：LCD

配置模式

工作模式：一般液晶显示屏会有两种工作模式——“DE”和“SYNC”。可由液晶模块MODE引脚进行配置。

如果输出模式与液晶模块的显示模式不一致会导致显示不正常（一般表现为彩色条纹）

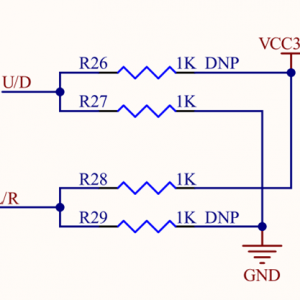

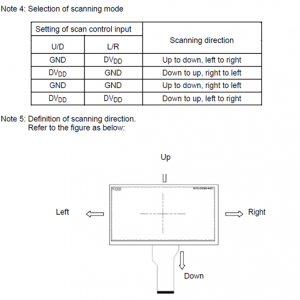

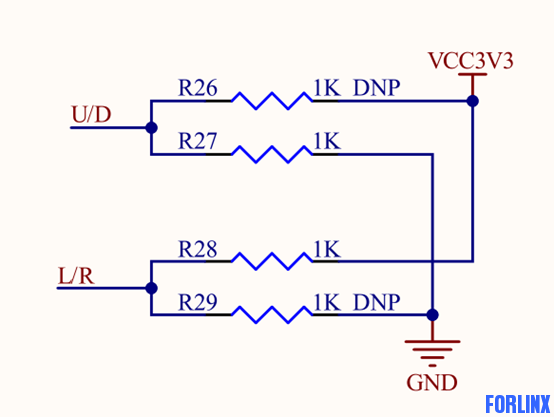

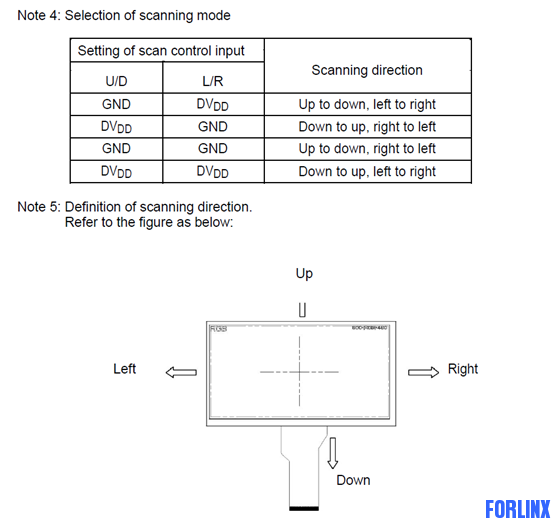

扫码模式：一般液晶模块可以通过其相关配置引脚（“U/D”和“L/R”）改变信号扫描方式。如果安装方向与扫描方式无法对应也会导致显示不正常（一般表现为显示翻转或者显示镜像），由下图可见，飞凌LCD屏幕默认为由上到下，从左到右。

时钟信号

DCLK：像素时钟信号。在液晶面板中，像素时钟是一个非常重要的时钟信号。像素时钟信号的频率与液晶面板的工作模式有关，液晶面板分辨率越高，像素时钟信号的频率也越高。在一行内，像素时钟的个数与液晶面板一行内所具有的有效像素数量相等。例如，对于1024×768的液晶面板，一行有1024个像素，则在一行中像素时钟的个数至少也是1024个。该参数可参考液晶模块手册中相关数据进行配置。

如果输出频率与液晶模块接收频率不一致会导致显示不正常（现象不统一，可能产生各种问题，需优先排查时钟）

同步信号

DE：有效数据选通信号。DE是一个高电平有效信号，在DE高电平期间所对应的视频数据信号被认为是有效数据信号。在输入到液晶显示器的视频信号中，有效视频信号只占信号周期中的一部分，而信号的行消隐和场消隐（前间、后间）期间并不包含有效的视频数据。因此，液晶显示器中的有关电路在处理视频信号时，必须将包含有效视频信号的区间和不包含有效视频信号的消隐区间区分开来。为了区分有效和无效视频信号，在液晶显示器电路中设置了DE信号。

HS和VS：行同步信号和场同步信号。在液晶显示器中，行同步信号（HS）的作用是选择出液晶面板上有效行信号区间；

场同步信号（VS）的作用是选择出液晶面板上有效场信号区间，行场同步信号的共同作用，可将选择出液晶面板上的有效视频信号区间。需要注意的是，液晶显示器中使用的同步信号是一个不包含消隐信号的两电平信号。在电路中，行同步信号常用HS或HSYNC表示，场同步信号常用VS或VSYNC表示。

数字信号

RGB数据信号：每个像素点的具体的色彩参数，以红绿蓝（RGB）信号表示。数字RGB信号在像素时钟信号的作用下，按照一定的顺序，由驱动板传输到液晶面板中，使各电路按照一定的节拍协调地工作。

数据在时钟上升沿锁存。

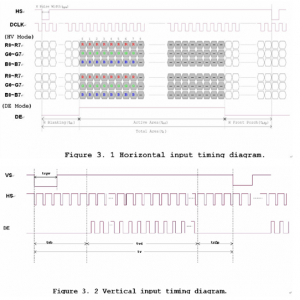

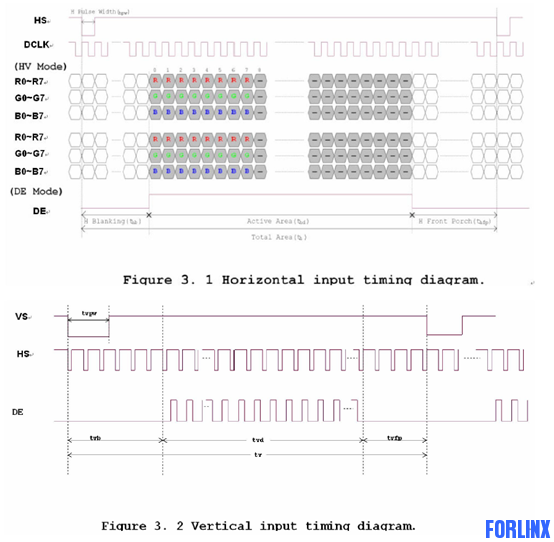

HYNC模式下，HS信号高电平后开始传输包括H Blanking（前间）、Active Area（有效显示）和HFront Porch（后间）的所有的每一行数据。在每一行数据传输完成后，VS信号变为高电平，进行下一场（帧）的数据传输。

DE模式下，当DE信号是高电平时，数据只传输有效显示数据，并且不区分行场信号
