浅谈HDA

2023-4-21 13:52| 发布者: liyang| 查看: 136| 评论: 0

类目： > 知识库文档编号: 980

HDA由Intel于2002年发布1.0版本，并在2010年发布1.0a版本。它是用来在个人PC环境下支持高质量的语音需求。

Codec一般是一些特定的芯片，用来将语音（模拟信号）转化为数据流（数字信号），或者反过来，将数据流（数字信号）转化为声音（模拟信号）。

它们两个在系统中，HAD控制器都集成在主芯片中，它定义了从CPU到Codec芯片之间的数字电路协议，而Codec则充当桥梁的作用，将数字信号与模拟信号连接起来。

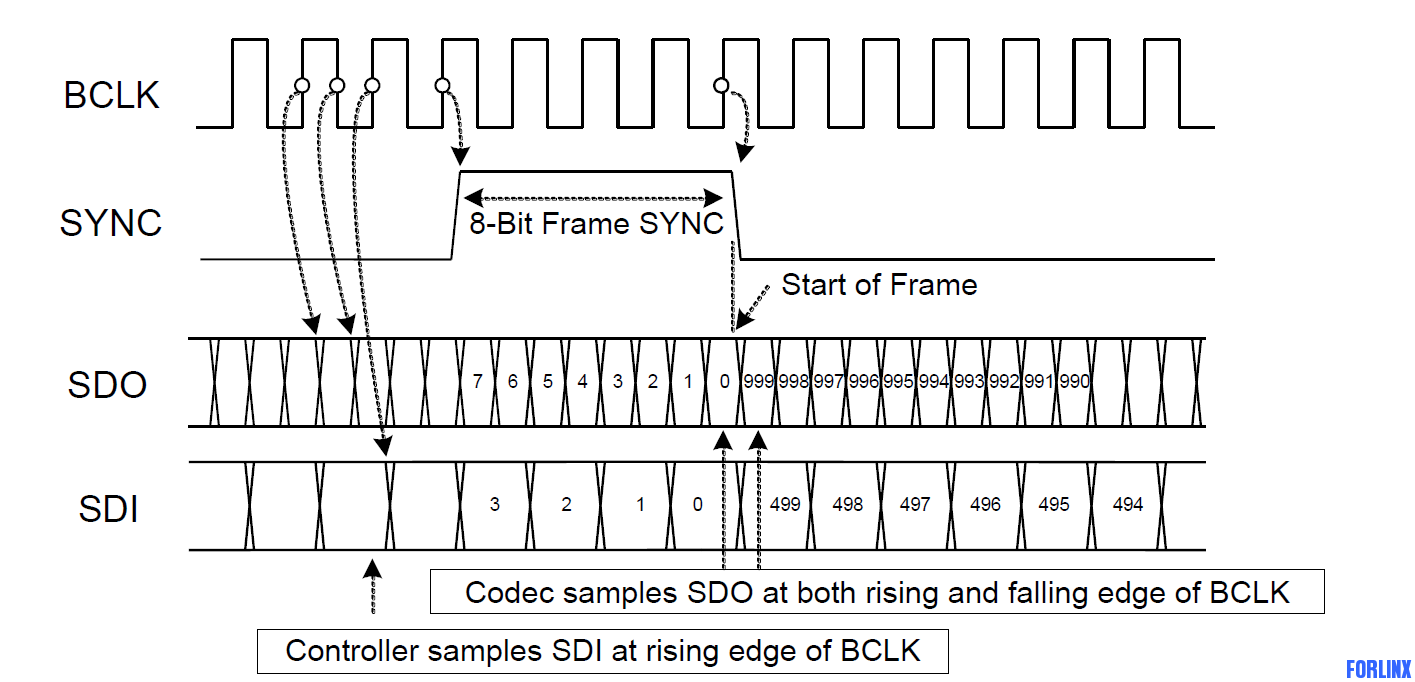

HDA是一种同步协议，使用24.0MHZ的BCLK进行通信，由HDA 控制器提供；输入输出流则以48KHz的帧速率同步。

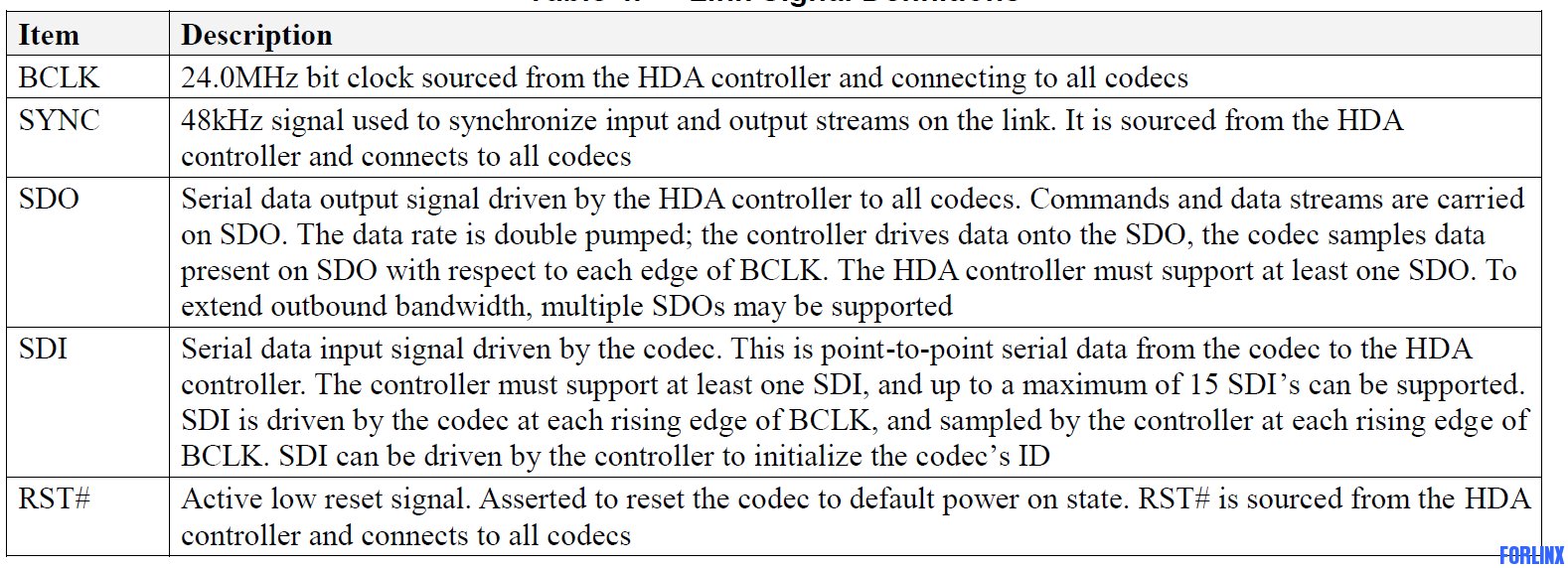

具体每个信号的描述如下：

BCLK：由控制器输出给所有codec的24M主时钟

SYNC：由控制器输出给所有codec的48K同步时钟

SDO：数据和指令输出信号，由控制器发出，采用边沿采样，控制器至少存在一个

SDI：数据输入信号，由codec发出，采用上升沿采样，控制器可存在1—15个SDI信号

RST：复位信号

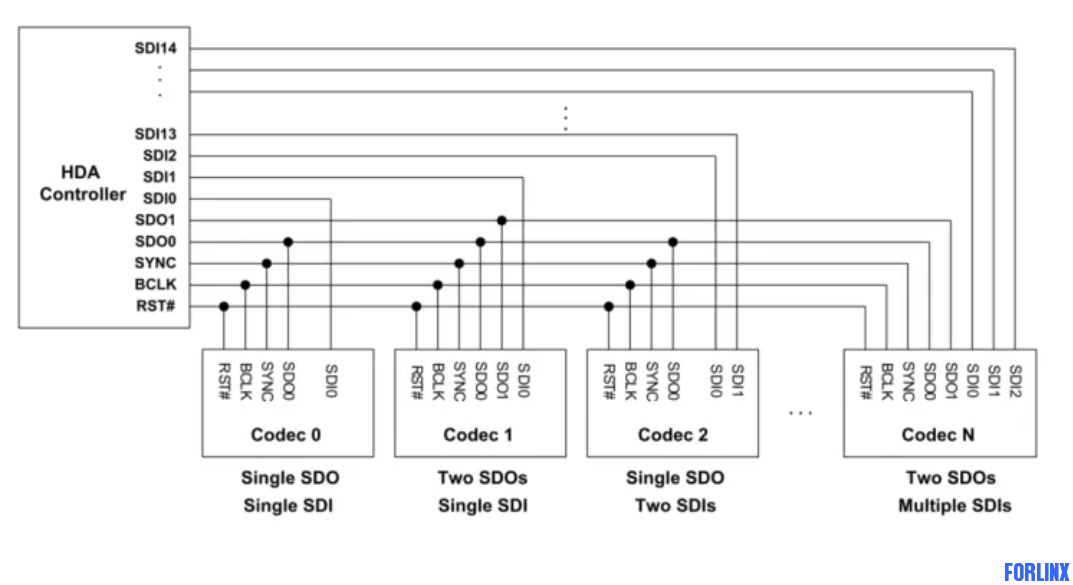

对于控制器来说，一般会集成多个音频输入输出口，但这些口除了数据流之外的信号都是公用的，一种可能的拓扑如下。

SDO可以直接串联到所有的Codec，但每个Codec的输入则需要专门的输入引脚来处理。而且SDO/SDI并不局限于x1。
