我想请教一个UART0，1引脚的问题。

Material · 发表于 2017-3-23 15:20:38

我做一个小东西，需要用到UART，我结合电路图按照自己的理解，连接了我的设备，但是没有达到预期。我外接LED测试引脚位置，感觉引脚位置和我所理解的不一样，我想请问一下，UART0，1那十针分别是什么？

twf · 发表于 2017-3-23 15:39:14

3发，8收，5、6电源，9为en，还有你UART口是三线的还是五线的，楼主需要看开发板的原理图。

Material · 发表于 2017-3-23 16:21:37

twf 发表于 2017-3-23 15:39
3发，8收，5、6电源，9为en，还有你UART口是三线的还是五线的，楼主需要看开发板的原理图。

5 线的。但是我用LED灯测试，5，6当作vcc接上去不亮。我把GND接在从左往右数，第二排第二个引脚上面，然后将正极接在从左往右数，第一排第二个和第二排第四个上面，灯才亮。我的板子是OK210 v1.4的

Material · 发表于 2017-3-23 16:23:26

twf 发表于 2017-3-23 15:39
3发，8收，5、6电源，9为en，还有你UART口是三线的还是五线的，楼主需要看开发板的原理图。

我就是看原理图，连接后没能达到预期效果，然后使用LED看的引脚。我测试出来的结果，和原理图上标注的有差异，所以发帖请教。

twf · 发表于 2017-3-23 16:47:44

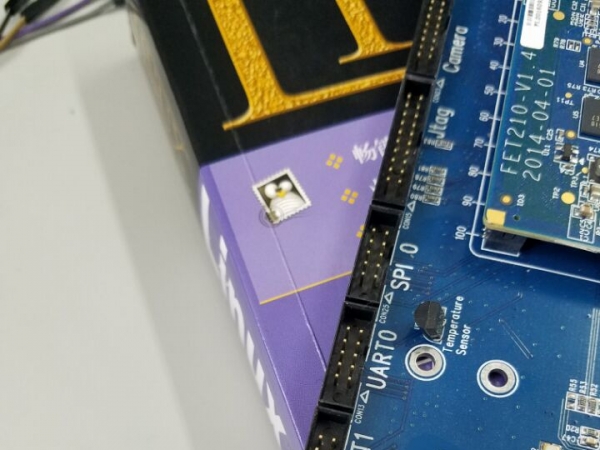

楼主把连接的具体丝印，及引脚号说一下吧，座子边上带三角的是1脚，这10根针是奇数一边，偶数一边的。你说的“从左往右数”有点不确切，切，还是不知道怎么接的。最好把测试接法发个照片出来，咱们研究一下。

Material · 发表于 2017-3-24 12:01:45

twf 发表于 2017-3-23 16:47
楼主把连接的具体丝印，及引脚号说一下吧，座子边上带三角的是1脚，这10根针是奇数一边，偶数一边的。你说 ...

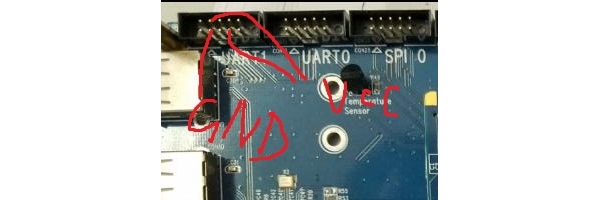

这图是我的连接图，这个引脚对应的是GND，它右边那个引脚是一个vcc

Material · 发表于 2017-3-24 12:02:59

Material 发表于 2017-3-24 12:01
这图是我的连接图，这个引脚对应的是GND，它右边那个引脚是一个vcc

图有点小，点一下就放大了

twf · 发表于 2017-3-24 13:18:40

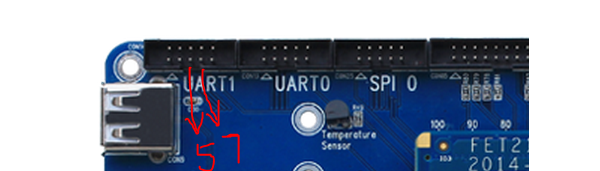

从图片上看，你线接的是5脚，5脚是VCC，而此脚右边的脚是7脚是GND。

Material · 发表于 2017-3-24 13:39:05

twf 发表于 2017-3-24 13:18
从图片上看，你线接的是5脚，5脚是VCC，而此脚右边的脚是7脚是GND。

但是我接的是LED的GND脚，这个LED有一个上拉电阻，3.3v（或者5v）的电压应该是无法击穿的吧

Material · 发表于 2017-3-24 13:47:08

twf 发表于 2017-3-24 13:18
从图片上看，你线接的是5脚，5脚是VCC，而此脚右边的脚是7脚是GND。

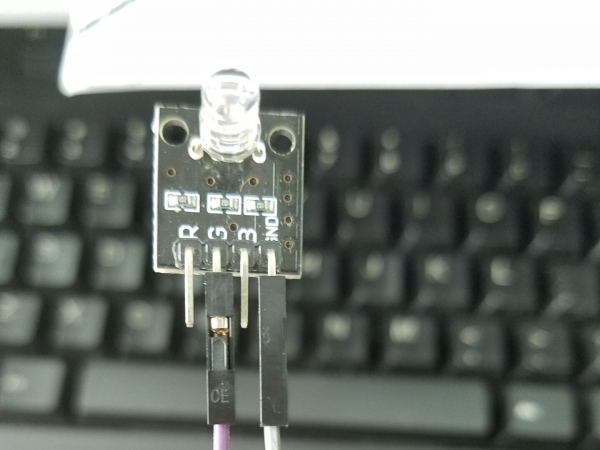

这个是我的接法

Material · 发表于 2017-3-24 13:51:37

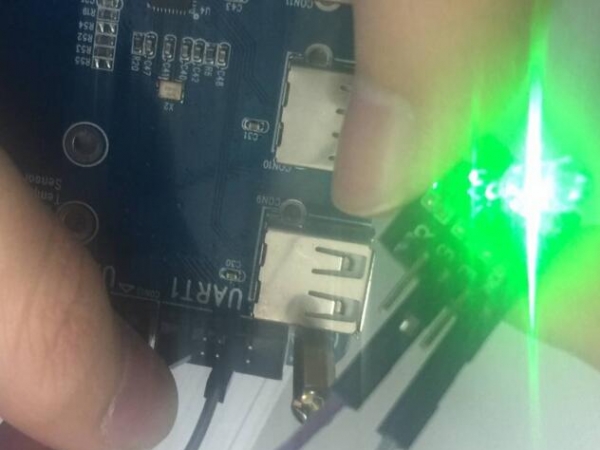

这个是结果。

Material · 发表于 2017-3-24 13:55:45

刚刚试了下，6接GND，4，7接vcc也亮

twf · 发表于 2017-3-24 15:04:18

没有见过你那个模块，有点不清楚，但是发光二极管亮肯定是达到了它的导通压降，我觉得引脚肯定没有标错，你可以拿万用表量一下各引脚电压，也许明白了。我拿我板子量了一下是电压是没有问题的，收发、电源、地电压也都是没有问题的。要验证是不是标错了，量电压或直接测一下收发不更简单吗？

Material · 发表于 2017-3-24 15:21:31

twf 发表于 2017-3-24 15:04
没有见过你那个模块，有点不清楚，但是发光二极管亮肯定是达到了它的导通压降，我觉得引脚肯定没有标错，你 ...

我直接给我的模块加电源，然后发现他的引脚标注反了，尴尬。谢谢你的解答！！耽误了你这么多的宝贵时间。
