[硬件咨询] IMX6Q SPI时钟大于20MHz，就不能用了

沙漠中的摆渡人

3 主题	6 帖子	20 积分

发消息

扫一扫，手机访问本帖

发表于 2018-1-18 15:09:00 | 显示全部楼层 |阅读模式

使用IMX6Q的spi实现AD采样，sclk小于20MHz，采样结果都是正确的，怎么时钟大于20Mhz以后，采样结果就全都出错！用示波器测时钟线，波形严重变形了，

spi最大时钟好像可以可以设置到30MHz的，请问这是什么情况？

回复

使用道具举报

飞凌-peacelove

0 主题	972 帖子	900 积分

发消息

发表于 2018-1-19 16:32:12 | 显示全部楼层

你是自己设计的底板还是用的飞凌的开发板，clk变形的很厉害吗，有波形吗？

点评

沙漠中的摆渡人

这就是我用示波器看到了，spi时钟24MHz和19MHz时的波形，19MHz时还能用，20MHz以上就不行了，采到的数据全部出错详情回复发表于 2018-1-21 13:30

技术支持电话：0312-3119192
技术支持邮箱：Hardware@forlinx.com

点评回复支持反对

使用道具举报

沙漠中的摆渡人

3 主题	6 帖子	20 积分

发消息

楼主| 发表于 2018-1-21 13:30:58 | 显示全部楼层

IMX6Q SPI时钟大于20MHz，就不能用了

飞凌-peacelove 发表于 2018-1-19 16:32
你是自己设计的底板还是用的飞凌的开发板，clk变形的很厉害吗，有波形吗？

这就是我用示波器看到了，spi时钟24MHz和19MHz时的波形，19MHz时还能用，20MHz以上就不行了，采到的数据全部出错

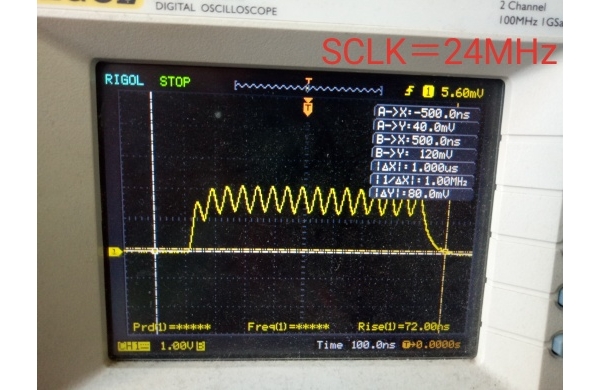

SCLK=24MHz

SCLK=24MHz

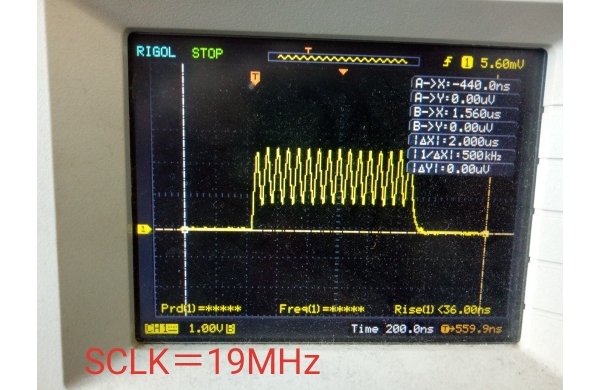

SCLK=19MHz

SCLK=19MHz

点评回复支持反对

使用道具举报

0 主题	12 帖子	38 积分

发消息

发表于 2018-2-9 11:09:43 | 显示全部楼层

您用我们标准镜像在我们开发板上波形也是这样的吗？这个和您底板设计，外设，软件改动都有关系。

点评回复支持反对

使用道具举报
