RTC时钟电路的问题

OliverPai · 发表于 2018-9-11 20:06:24

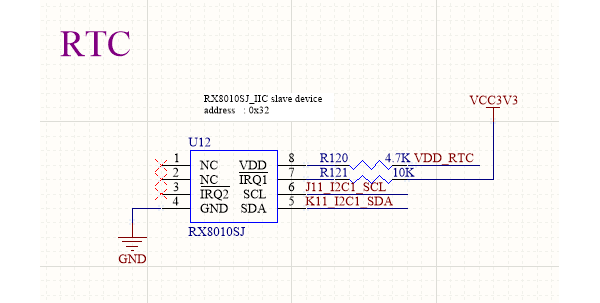

您好，想参考底板设计文件画底板，在RTC时钟部分，设计文件中时钟芯片的输出并未引至芯片的RTC_XTAL_0以及RTC_XTAL_1，并且连接器电路也没有引出RTC_XTAL相应的引脚，请问这是为什么

liyang · 发表于 2018-9-12 08:41:23

您好，我们使用的芯片RX8010里面集成了RTC时钟部分，没有使用CPU内部时钟，两者通过I2C总线进行通信。这样可以减少开发板的功耗

chrome777 · 发表于 2019-3-29 17:19:43

这就是一个时钟芯片，和以前的DS1302类似的，双线通讯的，不是晶振，不需要连到晶振引脚
