[硬件咨询] 请教一下RT1052核心板BOOT设置

[复制链接]

2

主题

4

帖子

18

积分

i.MX RT通行证

扫一扫,手机访问本帖
发表于 2018-10-19 00:21:41 | 显示全部楼层 |阅读模式

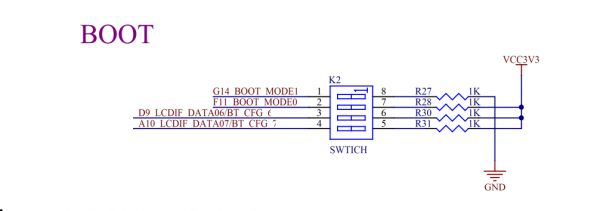

      硬件手册中给出的底板BOOT连接方式如上图。图中MODE 1引脚下拉,MODE 0引脚上拉。根据图示,猜测
核心板上MODE 1接了上拉电阻,MODE 0接了下拉电阻,来达到通过拨码开关切换状态的目的。由于没有核心板原理图,自行设计底板怕出错,不知道我的理解是否正确。如何设置才能进入serial downloader状态。谢谢。



回复

使用道具 举报

0

主题

162

帖子

672

积分

AM5718通行证AM335x通行证i.MX6UL通行证i.MX6Q通行证XX18通行证TCU通行证FCU1401通行证FCU1301通行证

发表于 2018-10-19 13:27:41 | 显示全部楼层
本帖最后由 liyang 于 2018-10-19 13:30 编辑

您好,您分析的是正确的BOOT_MOOD[1:0]拨到01是serial downloader模式
点评回复 支持 反对
