硬件手册和原理图关于音频部分的电路不一致，哪一个是准的？

ruixiang

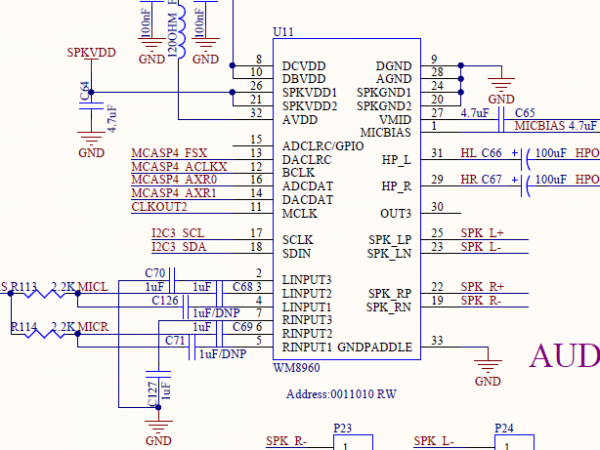

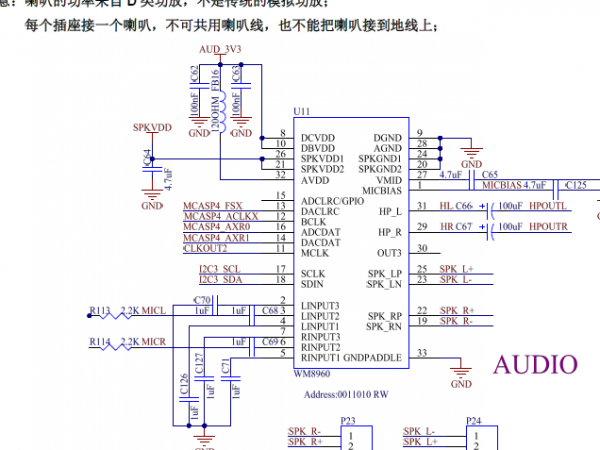

飞凌工程师，我买了AM5718的开发板，阅读硬件手册时发现硬件手册的描述和截图，与底板原理图不一致，如下图描述，主要是LINPUT1,RINPUT1引脚是接地还是与LINPUT2 RINPUT2接在一起的问题，如下图。

WangSai

你好，请问您的底板是哪个版本的？请您参照版本号相同的底板和原理图

ruixiang

明白了，我底板是1.2的，原理图看的也是1.2。可是硬件手册中图的还是老的，所以不一样。应该以底板原理图为准吧。

WangSai

ruixiang 发表于 2019-1-25 09:03
明白了，我底板是1.2的，原理图看的也是1.2。可是硬件手册中图的还是老的，所以不一样。应该以底板原理图为 ...

是的，请以原理图为准。
