UART串口引脚问题

cyueee · 发表于 2019-10-12 16:06:12

看资料上介绍，底板用的是五线制的串口，想连到其他设备上实现串口通讯，


liyang · 发表于 2019-10-12 16:24:56

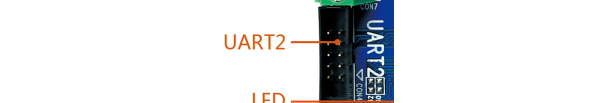

您好，1脚对应UART2_CTS 2脚对应UART2_RTS 3脚对应UART2_TXD 4脚对应GND 8脚对应UART2_RXD 如果使用5线串口，底板需要焊接R130和R132两颗1K电阻，同时软件进行相应的配置更改
