pcie link up failed问题

hbyiwen · 发表于 2019-12-20 11:50:09

背景：imx6q linux-3.0.35内核
参考飞凌自己做的板子，pcie接tw6869，内核配置中只选了PCIe，没有选RC两个子项，每次启动总是pcie link up failed,
怀疑可能是新贴片的板子硬件问题，几个供电都有，但是不知道该查哪些地方？求指导

WangSai · 发表于 2019-12-21 15:57:39

您好，您在我们的开发板上有此问题吗？
PCIE部分所需要的交流耦合电容和几个49.9欧姆的电阻是一定要和我们原理图一致的。请检查一下这里。

hbyiwen · 发表于 2019-12-23 16:30:38

本帖最后由 hbyiwen 于 2019-12-25 12:00 编辑

你好，我这边是imx6q_c_v1.3开发板，板子上实际没有接pcie芯片，原来的内核也默认没打开pcie，我在menuconfig中打开pcie和选中tw68 encoder后烧录到飞凌开发板中，也出现了pcie link up failed错误

hbyiwen · 发表于 2019-12-25 15:03:34

使用的内核是最新的20190909发布的linux-3.0.35，内核配置也是对应imx6q_c的make imx6q_c_saresd_defconfig，不知道为什么开发板的pcie启动失败？

hbyiwen · 发表于 2019-12-26 11:47:58

背景补充：我们自己参考飞凌imx6q_c v1.3开发板做了两种板子：第一种是一体化的，CPU内存和外设接口都在一块板子上，带有pcie接口的tw6869芯片，烧录内核pcie和tw6869都启动正常；第二种是采用核心板+底板方式，核心板直接用imx6q_c同样的核心板，底板参考飞凌开发板设计，只是增加了tw6869芯片，烧录同样的内核pcie 无法启动，提示pcie link up failed；
后来将此内核uImage烧录到原版的飞凌开发板中，发现出现同样的pcie 无法启动，提示pcie link up failed

hbyiwen · 发表于 2019-12-26 11:55:16

内核是最新版本20190909的linux-3.0.35，编译方式如下：
export ARCH=arm
...
make distclean
make imx6_c_defconfig

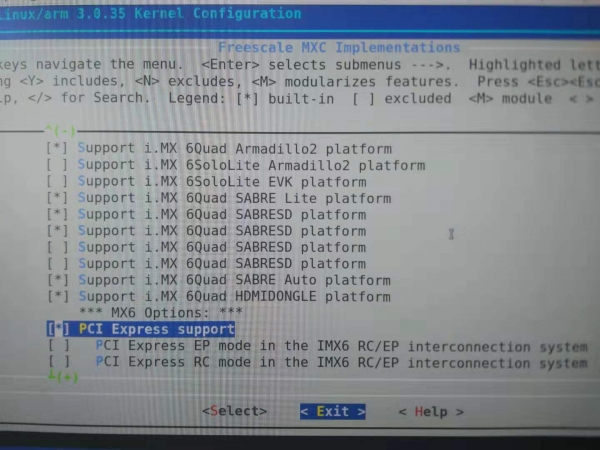

make menuconfig只增加了PCIe选项(内核默认没选)，如下图：

然后编译得到uImage:
make uImage -j4

hbyiwen · 发表于 2019-12-26 11:56:20

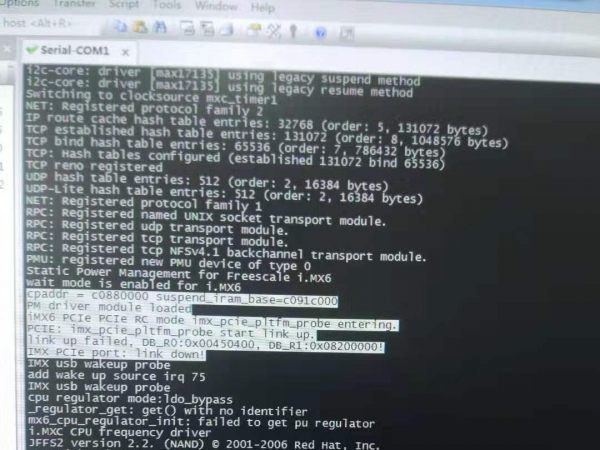

在飞凌开发板上启动的错误信息如下图：

hbyiwen · 发表于 2019-12-26 12:00:21

已电话沟通过软件和硬件客服，等待回复，谢谢

飞凌-chongzi · 发表于 2019-12-26 13:51:46

您好
这边显示pice驱动加载了，应该是驱动能力不够或者您没有在内核中配置tw6865
您可以参考这个帖子看看问题和您的类似‘
’http://www.nxpic.org/module/foru ... read&tid=592251

hbyiwen · 发表于 2019-12-26 14:40:30

上面的帖子也没有说明驱动能力不够应该怎么改？
另外我在menuconfig里面只是打开了pcie选项，没有再改变任何其他的地方，pcie就在原版开发板上无法启动，这是驱动能力不够的问题吗？
请问应该怎么改？

hbyiwen · 发表于 2019-12-26 14:42:14

飞凌-chongzi 发表于 2019-12-26 13:51
您好
这边显示pice驱动加载了，应该是驱动能力不够或者您没有在内核中配置tw6865
您可以参考这个帖子看看 ...

只要打开pcie选项，不论是否配置tw6865,都出现错误，不知道驱动能力不够应该改哪儿？

hbyiwen · 发表于 2019-12-26 16:34:00

飞凌-chongzi 发表于 2019-12-26 13:51
您好
这边显示pice驱动加载了，应该是驱动能力不够或者您没有在内核中配置tw6865
您可以参考这个帖子看看 ...

可以把你那边可以顺利加载pcie驱动的.config文件发出来吗？我在板子上测试一下

zhichao · 发表于 2019-12-26 16:40:58

你移植了设备驱动了吗，打开配置是总线可以使用了，具体驱动设备还需要设备驱动

hbyiwen · 发表于 2019-12-27 08:43:30

zhichao 发表于 2019-12-26 16:40
你移植了设备驱动了吗，打开配置是总线可以使用了，具体驱动设备还需要设备驱动

内核中已经有自带的tw6865驱动，选中即可，不需要另外移植；
而且，我只是在menuconfig中打开pcie总线支持，启动就出错了，你们没有这个情况吗？
那把你们可以正确启动运行pcie的配置文件.config发出来啊，急！

zhichao · 发表于 2019-12-27 09:15:44

linux-3.0.35/arch/arm/configs/imx6_c_defconfig
# CONFIG_IMX_PCIE is not set改成CONFIG_IMX_PCIE=y就行

hbyiwen · 发表于 2019-12-27 10:49:42

问题就在于，我也是这么改的，烧录到飞凌开发板启动pcie失败啊，
建议把你的uImage 镜像文件和.config文件一起发出来，我直接烧录到开发板中，启动看看是否正常，也许是我手上的开发板出现了问题，
这样能快速解决问题啊

hbyiwen · 发表于 2019-12-30 09:07:20

zhichao 发表于 2019-12-27 09:15
linux-3.0.35/arch/arm/configs/imx6_c_defconfig
# CONFIG_IMX_PCIE is not set改成CONFIG_IMX_PCIE=y就 ...

周五打电话客服说事情太忙还没测试，如果只是觉得应该这个配一下就可以，建议你们还是实际配置测试一下，做技术严谨一些吧，配置一个pcie然后烧录进去启动一分钟左右的工夫，我这边把三个不同时间版本的linux-3.0.35内核开启pcie后都是link up failed！
期待你们实际测试后的结果！
如果在你们那边真的顺利启动pcie，麻烦把uImage和.config文件发出来，在线等啊

hbyiwen · 发表于 2019-12-30 16:47:45

唉，今天又快过去了，还没解决........

hbyiwen · 发表于 2020-1-2 09:31:12

已得到飞凌确认：
飞凌自己在imx6q_c_v1.3开发板上测试同样有pcie failed问题，表明也不是我操作不对或我手上个别板子的问题，既然能够重现，而且不是个别问题，希望飞凌能够尽快给出一个解决方案啊

hbyiwen · 发表于 2020-3-4 15:00:04

飞凌可以帮忙看看PCIE link up failed问题吗？
我看到其他也发布过这个问题也没解决啊，http://bbs.witech.com.cn/forum.p ... &highlight=pcie
