[硬件咨询] RT1061用DAP仿真器调试和烧写都不成功

[复制链接]

5

主题

15

帖子

33

积分

i.MX RT通行证

扫一扫,手机访问本帖
发表于 2020-2-11 13:46:54 | 显示全部楼层 |阅读模式

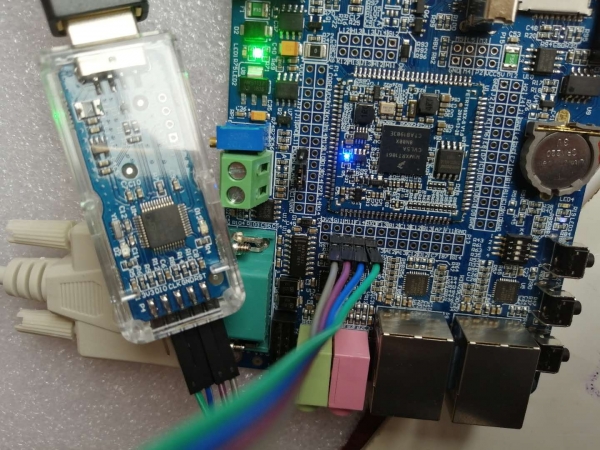

买的OK1061开发板按照用户手册上连接的DAPlink仿真器,但是烧写代码一直不成功?引脚确认过多次是按照说明连接了4根引脚线的。求教下哪里问题,谢谢?

回复

使用道具 举报

0

主题

1063

帖子

1643

积分

发表于 2020-2-11 14:28:21 | 显示全部楼层
具体报的是什么错,参考一下手册上提供的故障处理解决方法有用吗
点评回复 支持 反对

使用道具 举报

5

主题

15

帖子

33

积分

i.MX RT通行证

 楼主| 发表于 2020-2-12 21:09:33 | 显示全部楼层
按照手册多次插拔上电还是一样的,还是提示SWD/JTAG communication failure.
点评回复 支持 反对

使用道具 举报

0

主题

1063

帖子

1643

积分

发表于 2020-2-13 09:46:59 | 显示全部楼层
您可以试试按照手册仔细操作一下,试试更改拨码,故障处理里其他的方法里有,还不行的话把程序打印信息发出来
点评回复 支持 反对

使用道具 举报

5

主题

15

帖子

33

积分

i.MX RT通行证

 楼主| 发表于 2020-2-13 11:58:28 | 显示全部楼层
我的开发板没看到K4拨码开关。。

1.开发板上电,插上daplink后 串口出现 测试程序界面
OKRT1061-S Board function testing...
Please Select the Test_Example:
1: GPIO_LED/EEPROM/USB_HOST_OTG/USER_KEY
2: CAN
3: SAI
4: UART2/WDOG
5: RTC
6: ENET1
7: ENET2
8: KPP

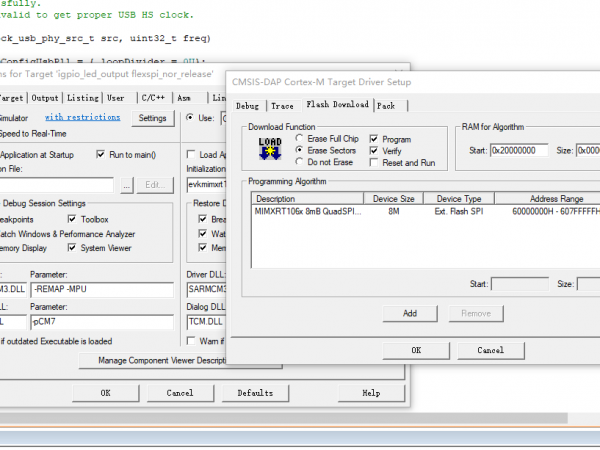

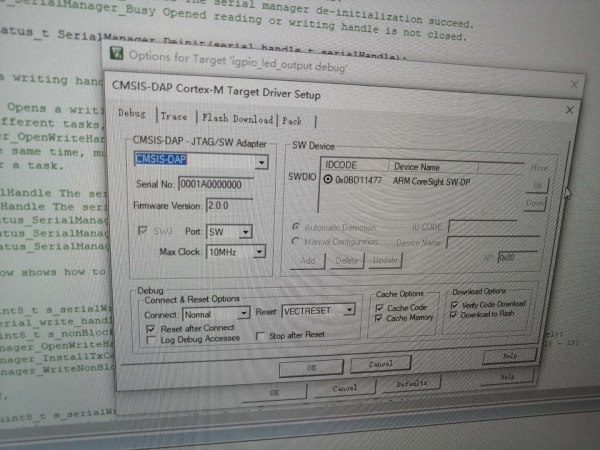

2. 打开keil5 debug选项后 选择CMSIS-DAP  能看到 0x0BD1147  ARM coresight SW-DP的选项。 这时候串口界面又出现一次测试界面。
OKRT1061-S Board function testing...
Please Select the Test_Example:
1: GPIO_LED/EEPROM/USB_HOST_OTG/USER_KEY
2: CAN
。。。。


3. 选择 gpio_led_out debug 进行编译完后,点击 start debug

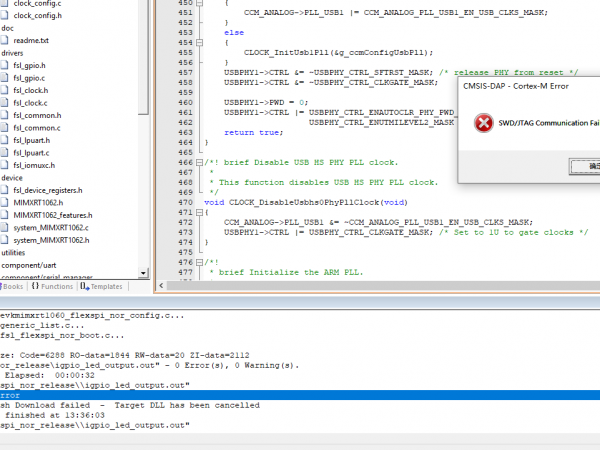

5.这时候就出现 示SWD/JTAG communication failure.  同时,串口界面再次显示
OKRT1061-S Board function testing...
Please Select the Test_Example:
1: GPIO_LED/EEPROM/USB_HOST_OTG/USER_KEY
点评回复 支持 反对

使用道具 举报

0

主题

1063

帖子

1643

积分

发表于 2020-2-13 13:55:52 | 显示全部楼层
本帖最后由 zhichao 于 2020-2-13 14:18 编辑

您可以先试试usb烧写,看看能不能用,一般这种情况可以检查线路是否有问题,驱动有没有识别,拨码开关是不是有错误,操作步骤是不是有问题
点评回复 支持 反对

使用道具 举报

5

主题

15

帖子

33

积分

i.MX RT通行证

 楼主| 发表于 2020-2-14 13:51:44 | 显示全部楼层
usb可以,现在需要在线仿真调试。按照故障方法还是一样情况,就是上电后插入dpalink,然后再debug选项可以看到 0x0BD1147  ARM coresight SW-DP的选项。

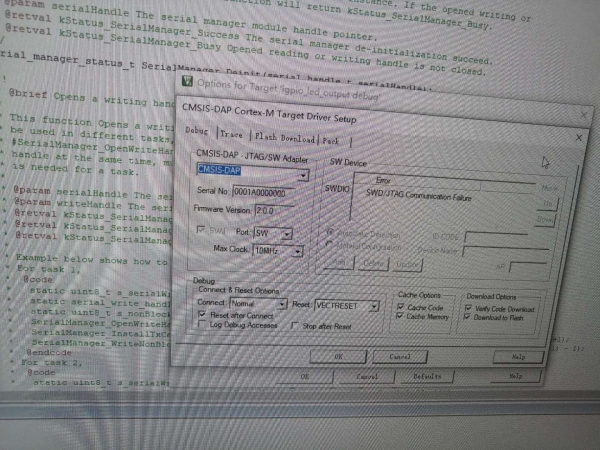

1)然后点击ok返回keil5 界面后,再次点击 魔术棒-》debug-> setting-> 然后之前的“0x0BD1147  ARM coresight SW-DP”就又变成“SWD/JTAG communication failure”
2)有时候 一直是ok的“0x0BD1147  ARM coresight SW-DP”,然后一点击 在线仿真调试debug,就出现“SWD/JTAG communication failure”

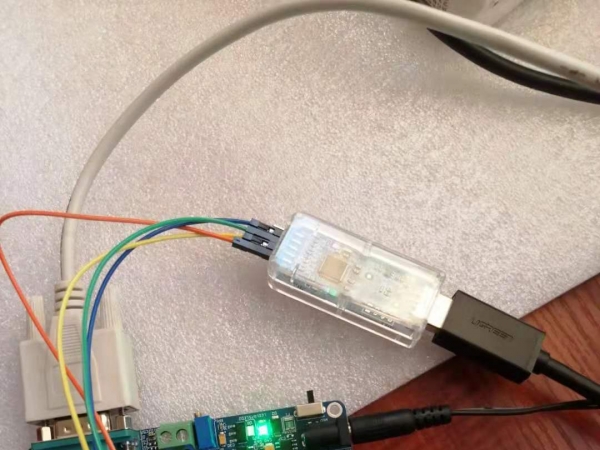

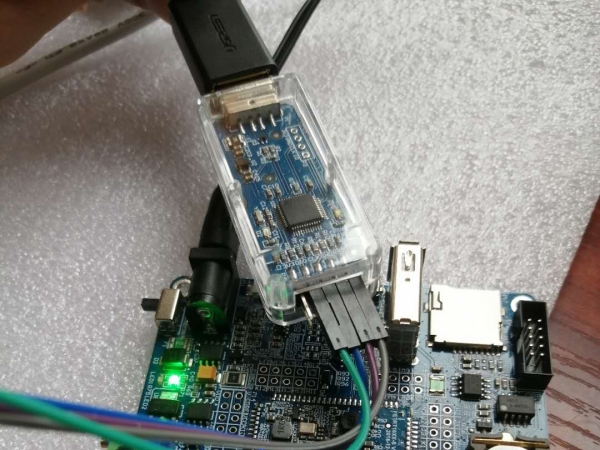

连接如下:

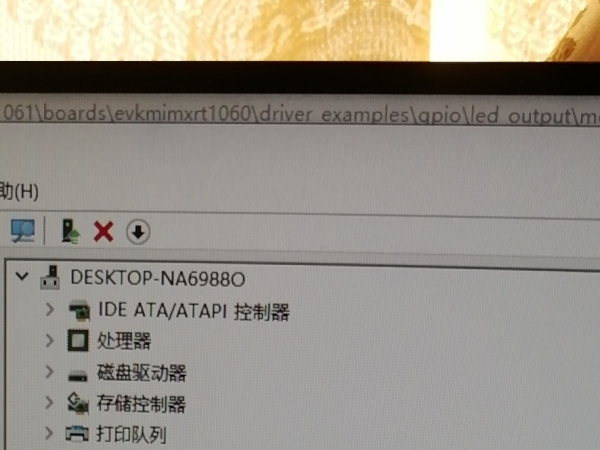

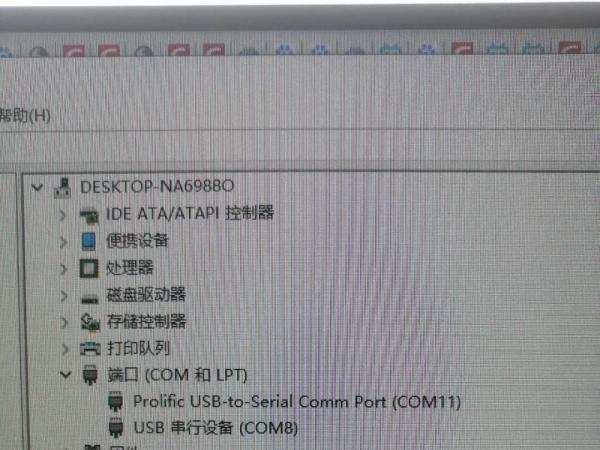

设备管理器出现的一个是usb转串口,一个是daplink仿真器
https://imgchr.com/i/1Xfb0x


上电配置后 可以看到


但是过一会在去查看配置,就出现失败:

点评回复 支持 反对

使用道具 举报

0

主题

1063

帖子

1643

积分

发表于 2020-2-14 15:01:28 | 显示全部楼层
能远程吗,teamviewer或者QQ,可以让工程师看一下,像是硬件问题
点评回复 支持 反对

使用道具 举报

5

主题

15

帖子

33

积分

i.MX RT通行证

 楼主| 发表于 2020-2-14 16:20:16 | 显示全部楼层
本帖最后由 wpneu 于 2020-2-14 17:21 编辑

补上面图片

帮忙看下吧,我按照文档描述试过了N次了,都是刚开始 能看到“0x0BD1147  ARM coresight SW-DP”, 然后点击ok后返回后,再次去查看又出现“SWD/JTAG communication failure。



更多图片 小图 大图
组图打开中,请稍候......
点评回复 支持 反对

使用道具 举报

5

主题

15

帖子

33

积分

i.MX RT通行证

 楼主| 发表于 2020-2-14 17:06:02 | 显示全部楼层
经过技术支持,已经解决,多谢。

点评

楼主怎么解决的?说一下吧  详情 回复 发表于 2021-7-20 09:37
点评回复 支持 反对

使用道具 举报

0

主题

3

帖子

17

积分

发表于 2021-7-20 09:37:04 | 显示全部楼层
wpneu 发表于 2020-2-14 17:06
经过技术支持,已经解决,多谢。

楼主怎么解决的?说一下吧

点评

我也有同样的问题。 如何解决?  详情 回复 发表于 2022-3-16 01:48
点评回复 支持 反对

使用道具 举报

1

主题

2

帖子

7

积分

i.MX RT通行证

发表于 2022-2-24 17:56:05 | 显示全部楼层
我也遇到这种情况,请问怎么解决的呢
点评回复 支持 反对

使用道具 举报

0

主题

1

帖子

3

积分

发表于 2022-3-16 01:48:11 | 显示全部楼层
效果也很好 发表于 2021-7-20 09:37
楼主怎么解决的?说一下吧

我也有同样的问题。 如何解决?
点评回复 支持 反对

使用道具 举报
