[Linux] dts编译后烧写进去开启串口无法使用

[复制链接]

1

主题

12

帖子

22

积分

i.MX6UL通行证

扫一扫,手机访问本帖
发表于 2020-5-27 21:57:29 | 显示全部楼层 |阅读模式
环境版本如下:
OKMX6UL-C2_Linux4.1.15
飞凌官方给的虚拟机ubuntu12,把OKMX6UL-C2\OKMX6UL-C2(eMMC、NAND版)_Qt5.6+Linux4.1.15用户资料-2020.01.04\Linux\源码\kernel\linux-4.1.15.tar.bz2
解压后进入到arch/arm/boot/dts下面编译板子适配的开启加载的dtb,这里是修改源码dts
imx6ul-14x14-evk-emmc-c2-7-1024x600.dts
在后面追加如下
&uart2 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_uart2>;
        status = "okay";
};
&uart3 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_uart3>;
        status = "okay";
};

仅编译dtb指令make ARCH=arm CROSS_COMPILE=arm-poky-linux-gnueabi- dtbs
编译成功

编译后的dtb同步到开发板的/run/media/mmcblk1p1/目录下
然后执行sync
然后reboot后ls /dev
可以看到ttymxc1 ttymxc2出来了


然后我用用usb转ttl的线接开发板的引脚,用echo "hello" > /dev/ttymxc1和cat < /dev/ttymxc1
和电脑的串口发现都没反应,ttl的rx和tx反接也试了,gnd也是接了的,引脚图里面的uart2和3都同时试了,也没用

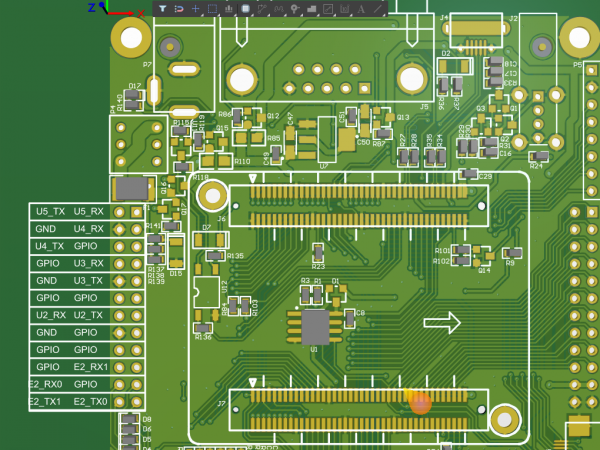

引脚图如下

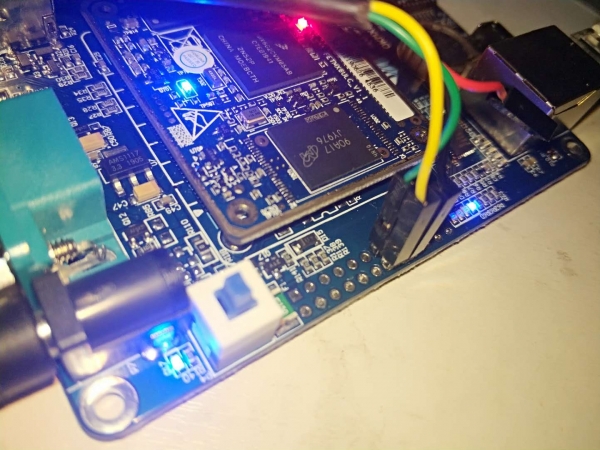

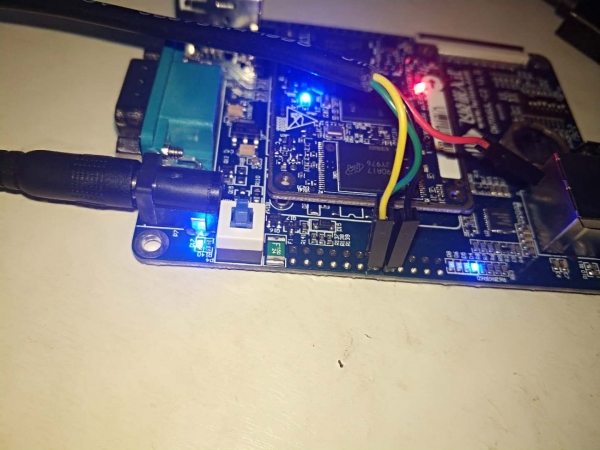

实际接线如下,这个时候连的是uart2,黑线GND,黄tx 绿rx,反接也试过了,都没消息
微信图片_20200527215520.jpg 微信图片_20200527215514.jpg

想知道问题在哪,我只更新了编译后的dtb,是不是还有什么需要更新
回复

使用道具 举报

0

主题

597

帖子

680

积分

发表于 2020-5-28 10:15:10 | 显示全部楼层
您看一下您添加的uart的位置是和uart1在一起吗,是否对用到的引脚进行了配置

点评

官方有空了记得回答下,我下面加了很多信息了  详情 回复 发表于 2020-5-29 00:41
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-28 14:08:28 | 显示全部楼层
1、imx6ul-14x14-evk-emmc-c2-7-1024x600.dts里面没有uart的配置,我配置的uart2和3单独添加在这里面的
2、引脚没有做别的配置,因为引用的dts头文件里我看已经配好了的
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-28 21:55:48 | 显示全部楼层

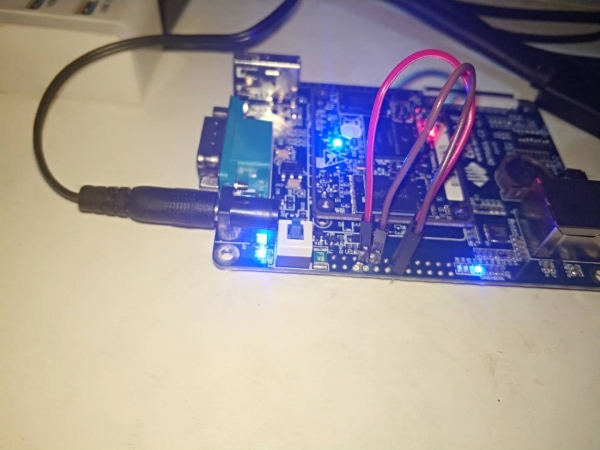

今天买的短接线,短接了uart2和3,发送接收还是都不行
:L 微信图片_20200528215401.jpg
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-28 23:01:18 | 显示全部楼层
按照官方应用手册里面的添加uart4,也是没反应
禁用了dma,ttymxc3都出来了

点评

我完全按照应用手册添加的uart4,麻烦看下我上面真多描述  详情 回复 发表于 2020-5-29 17:14
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-28 23:31:50 | 显示全部楼层

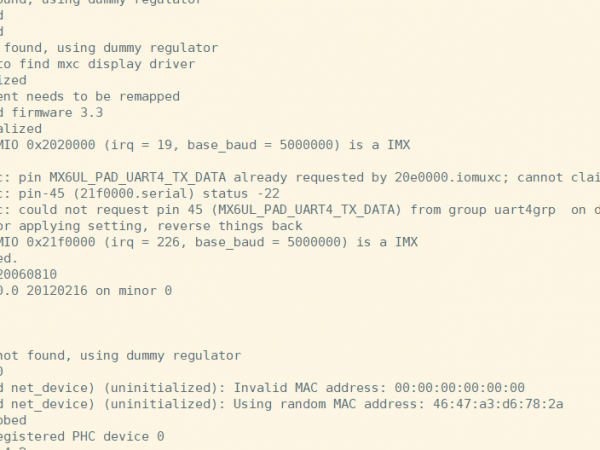

启动的时候说这个引脚不能分配的警告,都是按照官方手册来的
这些问题怎么解决
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-29 00:41:40 | 显示全部楼层
zhichao 发表于 2020-5-28 10:15
您看一下您添加的uart的位置是和uart1在一起吗,是否对用到的引脚进行了配置

官方有空了记得回答下,我下面加了很多信息了
点评回复 支持 反对

使用道具 举报

0

主题

597

帖子

680

积分

发表于 2020-5-29 10:59:22 | 显示全部楼层
您需要在设备树上添加对应的引脚配置,方法在应用笔记上有,您可以参考,再有就是uart的引脚在c2底板的硬件原理图上已经注明,您再仔细看一下

点评

我完全按照应用手册添加的uart4,麻烦看下我上面真多描述  详情 回复 发表于 2020-5-29 17:17
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-29 17:14:17 来自手机 | 显示全部楼层
hermes 发表于 2020-5-28 23:01
按照官方应用手册里面的添加uart4,也是没反应
禁用了dma,ttymxc3都出来了

我完全按照应用手册添加的uart4,麻烦看下我上面真多描述
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-29 17:17:19 来自手机 | 显示全部楼层
zhichao 发表于 2020-5-29 10:59
您需要在设备树上添加对应的引脚配置,方法在应用笔记上有,您可以参考,再有就是uart的引脚在c2底板的硬件 ...

我完全按照应用手册添加的uart4,麻烦看下我上面真多描述
点评回复 支持 反对

使用道具 举报

1

主题

3

帖子

11

积分

i.MX6UL通行证

发表于 2020-5-29 18:29:20 | 显示全部楼层
本帖最后由 tuzai9022 于 2020-5-29 18:30 编辑

几个方法试下:
1、uart2回环,把2/3脚短接,运行下面的命令
       stty -F /dev/ttymxc2 speed 115200 cs8 -parenb -cstopb -echo       cat /dev/ttymxc2   (一个窗口收)
       echo -e "test" > /dev/ttymxc2   (一个窗口发)可以用telnet开多个窗口
2、uart2和uart3连接,rx-tx,tx-rx,gnd-gnd
       stty -F /dev/ttymxc2 speed 115200 cs8 -parenb -cstopb -echo
       stty -F /dev/ttymxc3 speed 115200 cs8 -parenb -cstopb -echo
       cat /dev/ttymxc3 (一个窗口收)
       watch -n 1 'echo -e "test" > /dev/ttymxc2' (一个窗口发)可以用telnet开多个窗口

点评

你说的这个我也试了,这个并不能解决说引脚不对的问题 我一开始就是23脚短接的,连接也是rx-tx gnd这样的,图早就晒出来了 开机启动的那个问题 我觉得才是关键点  详情 回复 发表于 2020-5-31 14:44
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-5-31 14:44:55 | 显示全部楼层
tuzai9022 发表于 2020-5-29 18:29
几个方法试下:
1、uart2回环,把2/3脚短接,运行下面的命令
       stty -F /dev/ttymxc2 speed 115200  ...

你说的这个我也试了,这个并不能解决说引脚不对的问题
我一开始就是23脚短接的,连接也是rx-tx gnd这样的,图早就晒出来了
开机启动的那个问题
我觉得才是关键点
点评回复 支持 反对

使用道具 举报

0

主题

597

帖子

680

积分

发表于 2020-6-1 14:29:59 | 显示全部楼层
您修改的设备树调用了另一个设备树文件imx6ul-14x14-evk-c2.dts,您看一下这个设备树,里边已经配置了uart1,您再添加其他uart功能再试一下

点评

我就是在里面配置了uart2和3,启动也是报引脚问题。 还原到最初的dts后想配置uart4启动也是引脚问题。 都试了  详情 回复 发表于 2020-6-1 23:32
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-6-1 23:32:14 来自手机 | 显示全部楼层
zhichao 发表于 2020-6-1 14:29
您修改的设备树调用了另一个设备树文件imx6ul-14x14-evk-c2.dts,您看一下这个设备树,里边已经配置了uart1 ...

我就是在里面配置了uart2和3,启动也是报引脚问题。
还原到最初的dts后想配置uart4启动也是引脚问题。
都试了
点评回复 支持 反对

使用道具 举报

0

主题

597

帖子

680

积分

发表于 2020-6-2 09:03:01 | 显示全部楼层

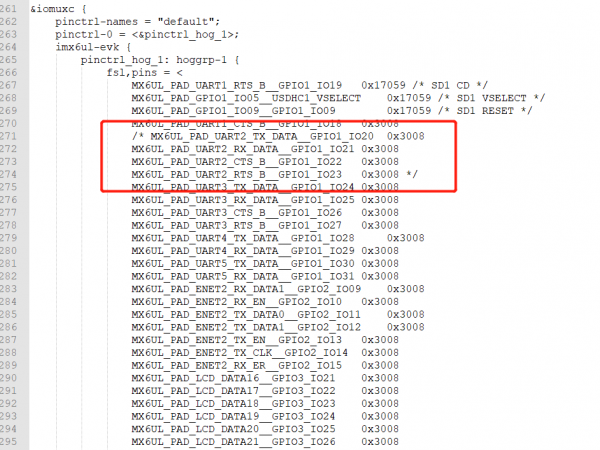

uart2引脚的其他复用关掉了吗,uart2引脚被用作gpio,271到274行

点评

[attachimg]10567[/attachimg][attachimg]10568[/attachimg] 你可以看下 我就在imx6ul-14x14-evk-c2.dts 加了两个地方而已 别的没修改 有问题吗  详情 回复 发表于 2020-6-2 22:59
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-6-2 10:04:04 | 显示全部楼层
关掉了,为了这个我折腾了很久,只开uart2一样告警
不开uart2,只开uart3也一样告警
点评回复 支持 反对

使用道具 举报

1

主题

12

帖子

22

积分

i.MX6UL通行证

 楼主| 发表于 2020-6-2 22:59:16 | 显示全部楼层
zhichao 发表于 2020-6-2 09:03
uart2引脚的其他复用关掉了吗,uart2引脚被用作gpio,271到274行

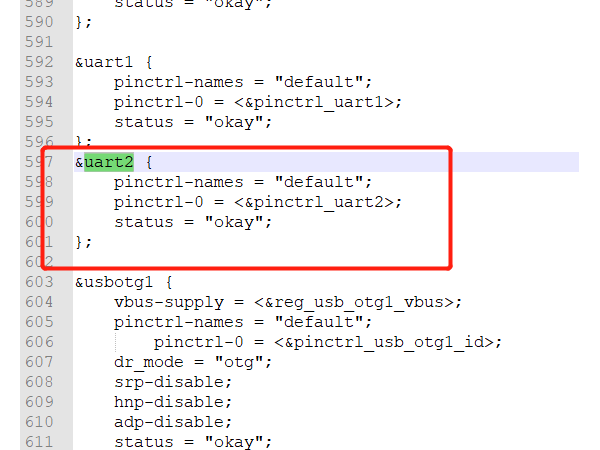

微信截图_20200602225731.png 微信截图_20200602225703.png
你可以看下
我就在imx6ul-14x14-evk-c2.dts
加了两个地方而已
别的没修改
有问题吗
点评回复 支持 反对

使用道具 举报
