OKMX6UL-C开发板移植NXP官方UBOOT LCD显示不正常

TianMaverick

板子为OKMX6UL-C  V1.1 LCD 1024*600屏
UBOOT在NXP官方 mx6ul_14x14_evk 这个基础上修改
显示部分参数如下
struct display_info_t const displays[] = {{
        .bus = MX6UL_LCDIF1_BASE_ADDR,
        .addr = 0,
        .pixfmt = 24,
        .detect = NULL,
        .enable        = do_enable_parallel_lcd,
        .mode        = {
                .name                = "TFT7016",
                .xres           = 1024,
                .yres           = 600,
                .pixclock       = 19531,
                .left_margin    = 160-1,
                .right_margin   = 160,
                .upper_margin   = 12-1,
                .lower_margin   = 23,
                .hsync_len      = 100,
                .vsync_len      = 20,
                .sync           = 0,
                .vmode          = FB_VMODE_NONINTERLACED
} } };


UBOOT运行 LCD只能显示出一些 竖直的彩线
有经验的朋友帮忙指点 下还有哪些需要修改

zhichao

您的这些参数是按照屏体手册改的吗，怎么还有160-1这种参数

TianMaverick

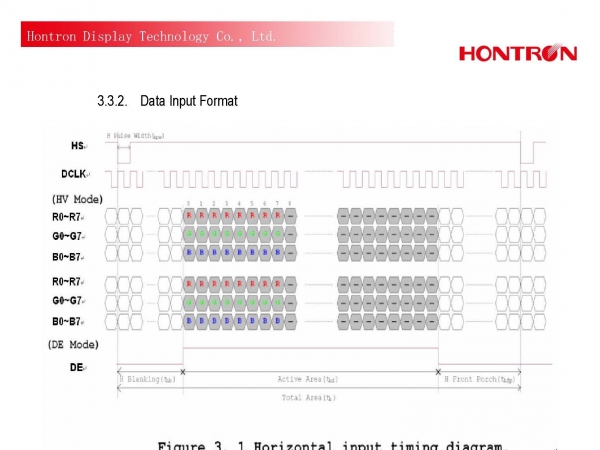

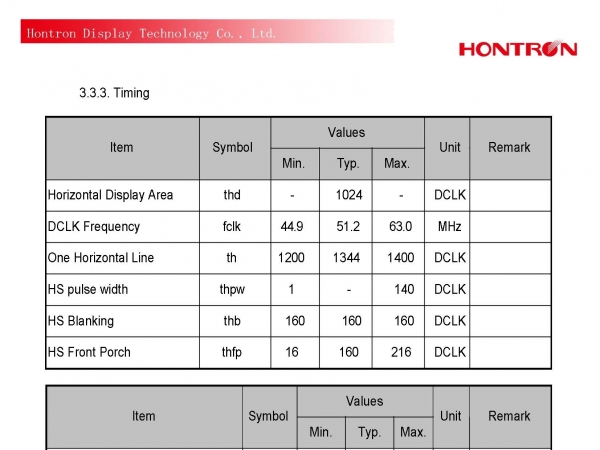

屏参数如图 应该如何设置呢
-1是实验的  不减也不行
