【飞凌嵌入式 OK3399-C+开发板试用体验】使用QT工程读取DHT11模块的波折经历

donatello1996

【飞凌嵌入式 OK3399-C+开发板试用体验】使用QT工程读取DHT11模块的波折经历

上一帖中已经成功使用一个简单的main函数成功读取到DHT11的温湿度数据了，虽然读取温湿度数据响应时间很慢，但至少算是成功读取了，这次我就想在QT环境下进行温湿度的读取，结合美观的图形界面呈现出来，同时，还可以以文件形式读取ADC_IN4接口 CPU0温度以及CPU1温度，使用到的QT类为QThread，还有Linux系统自带的pthread。为什么说是波折经历呢，因为DHT11这个器件对主控和系统的实时性要求实在是太高了，如果是直接用单片机主控来读取，那就没任何问题，但是要用到微处理器，哪怕是RK3399这种主频那么高的CPU，读取DHT11依然会出现实时性问题，这就很烦，由于QT的图形化界面用到了QMainWindow类，会占用一定的CPU实时资源，在这一两天的探索过程中，我先后用了QThread pthread QTimer三种方式读取DHT11数据，结果表明，要想稳定读取，只能用pthread进行，QThread这种QT内建的多线程实现类完全无法读取，顶多只能读取已经存在/sys中的实时CPU温度数据和ADC接口数据，而QTimer这种定时器中断类就更不用说了，实时性比QThread还低得多，跟pthread的效率比起来就没法比。我不知道QThread的实现代码是怎么写的，按我理解来说应该也只是对pthread做一定的封装，也没想到实时性/效率差这么远。

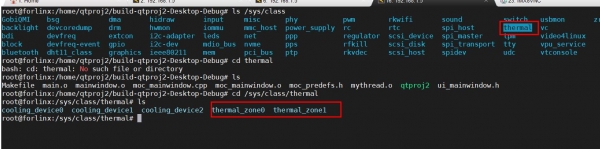

首先是读写两个CPUzone的温度，需要读取/sys/class/thermal/thermal_zone0/temp和/sys/class/thermal/thermal_zone1/temp：

1. int fd_cputemp0，fd_cputemp1;

2. unsigned char buf_cpu_temp0[5];

3. unsigned char buf_cpu_temp1[5];

4.

5. fd_cputemp0 = open("/sys/class/thermal/thermal_zone0/temp", O_RDONLY);

6. fd_cputemp1 = open("/sys/class/thermal/thermal_zone1/temp", O_RDONLY);

7. read(fd_adc4 , buf_adc4 ,5);

8. read(fd_cputemp0 , buf_cpu_temp0 ,5);

9. read(fd_cputemp1 , buf_cpu_temp1 ,5);

复制代码

而ADC_IN4则是用同样的方法读取/sys/bus/iio/devices/iio:device0/in_voltage4_raw：

1. int fd_adc4;

2. unsigned char buf_adc4[5];

3. fd_adc4 = open("/sys/bus/iio/devices/iio:device0/in_voltage4_raw", O_RDONLY);

4. read(fd_adc4 , buf_adc4 ,5);

复制代码

然后是对于DHT11的读取，原本我是打算使用QThread来进行读取了，也写好了QThread类：

1. #ifndef MY_THREAD_H

2. #define MY_THREAD_H

3. #include <QThread>

4. #include <stdio.h>

5. #include <stdlib.h>

6. #include <unistd.h>

7. #include <sys/time.h>

8. #include <sys/types.h>

9. #include <sys/stat.h>

10. #include <fcntl.h>

11. #include "mainwindow.h"

12.

13. class MainWindow;

14.

15. class mythread : public QThread

16. {

17. public:

18.     mythread(QObject *parent);

19.     void closeThread();

20.     struct timeval tv1;

21.

22. protected:

23.     virtual void run();

24.

25. private:

26.     volatile bool isStop;

27.     MainWindow *m_pMainWindow;

28.     int fd_cputemp0,fd_cputemp1,fd_adc4;

29. };

30.

31. #endif // DHT11_THREAD_H

复制代码

1.

2. #include "mythread.h"

3. #include "mainwindow.h"

4. #include <ui_mainwindow.h>

5.

6. mythread::mythread(QObject *parent)

7. {

8.     isStop = false;

9.     m_pMainWindow = qobject_cast<MainWindow*>(parent);

10. }

11.

12. void mythread::closeThread()

13. {

14.     isStop = true;

15. }

16.

17. extern float dht11_temp,dht11_humi;

18.

19. void mythread::run()

20. {

21.     int i=0;

22.     unsigned char buf_adc4[5];

23.     unsigned char buf_cpu_temp0[5];

24.     unsigned char buf_cpu_temp1[5];

25.     while (1)

26.     {

27.         if(isStop)

28.             return;

29.

30.         //gettimeofday(&tv1, NULL);

31.         //qDebug("tv1=%d\n",tv1.tv_usec);

32.

33.         fd_adc4 = open("/sys/bus/iio/devices/iio:device0/in_voltage4_raw", O_RDONLY);

34.         fd_cputemp0 = open("/sys/class/thermal/thermal_zone0/temp", O_RDONLY);

35.         fd_cputemp1 = open("/sys/class/thermal/thermal_zone1/temp", O_RDONLY);

36.         read(fd_adc4 , buf_adc4 ,5);

37.         read(fd_cputemp0 , buf_cpu_temp0 ,5);

38.         read(fd_cputemp1 , buf_cpu_temp1 ,5);

39.         buf_adc4[4]=0;

40.

41.         m_pMainWindow->ui->L1->setText(QString("%1").arg(dht11_temp));

42.         m_pMainWindow->ui->L2->setText(QString("%1").arg(dht11_humi));

43.         m_pMainWindow->ui->L3->setText(QString((char*)buf_adc4));

44.         m_pMainWindow->ui->L4->setText(QString((char*)buf_cpu_temp0));

45.         m_pMainWindow->ui->L5->setText(QString((char*)buf_cpu_temp1));

46.

47.         sleep(1);

48.     }

49. }

复制代码

谁知道读取不成功，估计是read函数所在线程被CPU打断了，无奈之下只能换成Linux最基本的pthread实现方式：

1. struct dht11_data

2. {

3.     unsigned short temp;

4.     unsigned short hum;

5. }curdht11_data;

6.

7. float dht11_temp,dht11_humi;

8.

9. pthread_t id;

10. int fd_dht11;

11.

12. void *Thread_CPU_Temp(void *arg)

13. {

14.     int retval;

15.     while(1)

16.     {

17.         retval = read ( fd_dht11 , &curdht11_data , sizeof(curdht11_data) );

18.         if ( retval == -1 )

19.         {

20.             printf ( "read dht11 error" ) ;

21.         }

22.         if(curdht11_data.temp != 0xffff)

23.         {

24.             if(0 < (curdht11_data.temp>>8) && (curdht11_data.temp>>8) < 85)

25.             {

26.                 dht11_temp = (curdht11_data.temp >> 8) + (curdht11_data.temp & 0xff) * 0.01;

27.                 dht11_humi = (curdht11_data.hum >> 8) + (curdht11_data.hum & 0xff) * 0.01;

28.                 printf("---- %f %f-----\n",dht11_temp,dht11_humi);

29.             }

30.         }

31.         //sleep(1);

32.     }

33. }

复制代码

这样的话可以正常读取，由此判断pthread实现方式能抢占到更多的CPU资源，并且pthread线程创建必须在MainWindow主窗口之前：

1. int main(int argc, char *argv[])

2. {

3.     QApplication a(argc, argv);

4.     fd_dht11 = open ( "/dev/dht11" , O_RDONLY) ;

5.     if ( fd_dht11 == -1 )

6.     {

7.         perror ( "open dht11 error\n" ) ;

8.     }

9.     printf ( "open /dev/dht11 successfully\n" ) ;

10.     pthread_create(&id , NULL , Thread_CPU_Temp , NULL);

11.     printf ( "create pthread successfully\n" ) ;

12.     MainWindow w;

13.     w.show();

14.

15.     return a.exec();

16. }


复制代码

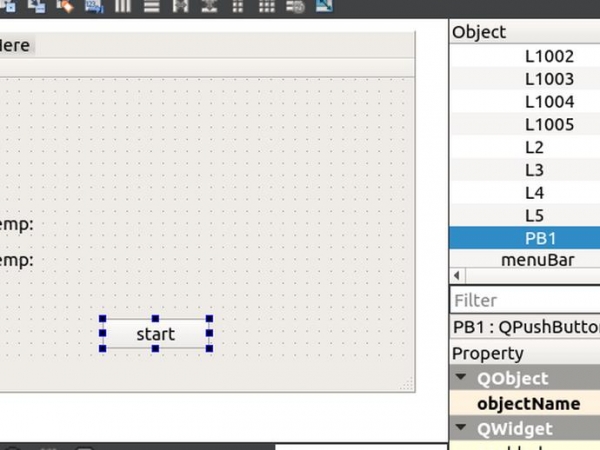

QThread线程就只拿来读取CPU0温度，CPU1温度和ADC_IN4通道，Qthread线程的运行和暂停又一个按钮来控制：

1. void MainWindow::on_PB1_clicked()

2. {

3.     disconnect(ui->PB1,SIGNAL(clicked()),this,SLOT(on_PB1_clicked()));

4.     connect(ui->PB1,SIGNAL(clicked()),this,SLOT(on_PB1_clicked_2()));

5.     ui->PB1->setText("Pause");

6.     thread1->start();

7.

8. }

9.

10. void MainWindow::on_PB1_clicked_2()

11. {

12.     disconnect(ui->PB1,SIGNAL(clicked()),this,SLOT(on_PB1_clicked_2()));

13.     connect(ui->PB1,SIGNAL(clicked()),this,SLOT(on_PB1_clicked()));

14.     ui->PB1->setText("Start");

15.     thread1->closeThread();

16.     thread1->wait();

17. }
