[Linux] OKMX6UL-C中GPIO_3的复用

[复制链接]

3

主题

6

帖子

27

积分

扫一扫,手机访问本帖
发表于 6 天前 | 显示全部楼层 |阅读模式
目标:通过复用GPIO_3,控制gpio1.IO[3]输出高、低电平。

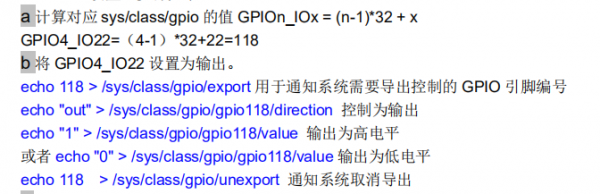

疑问:当我模仿以下步骤复用GPIO_3时,/sys/class/gpio 目录下没有生成对应的gpio3目录,尝试在设备树中iomux中添加复用gpio1_3引脚还是没有效果?



回复

使用道具 举报

0

主题

25

帖子

138

积分

LS1012A通行证LS1043A\46A通行证A40i/T3通行证i.MX8MM通行证RK3399通行证LS1028A通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU1101通行证FCU1201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证FCU1103通行证

发表于 5 天前 | 显示全部楼层
能否发一下您的详细操作过程和修改的设备树文件?应用笔记中提供了两种方法,如果第一种不行就试试第二种,但两种不能同时都更改。
点评回复 支持 反对

使用道具 举报

3

主题

6

帖子

27

积分

 楼主| 发表于 5 天前 | 显示全部楼层

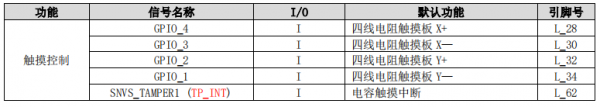

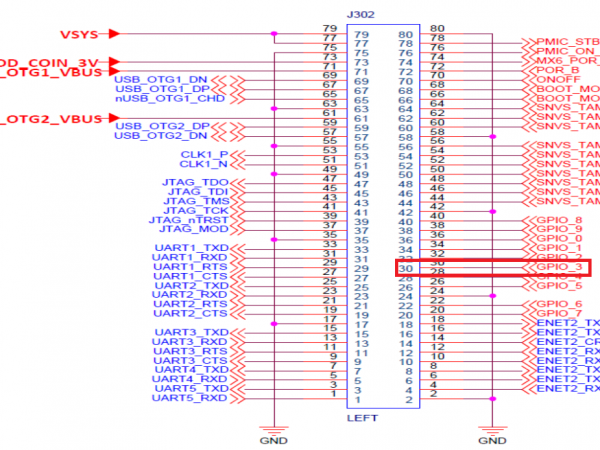

感谢您的答复,我昨天重新仔细看了一遍硬件文档,发现GPIO_3默认是用作:触摸控制。

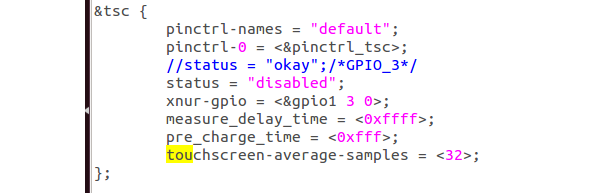

因此,尝试在imx6ul-14x14-evk-emmc-c-7-1024x600.dts文件中关闭该功能。

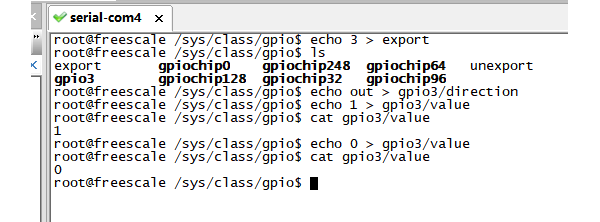

重新编译烧录发现可以了。
