[硬件咨询] 关于OKMX6UL串口硬件管脚

[复制链接]

2

主题

3

帖子

14

积分

i.MX6UL通行证

扫一扫,手机访问本帖
发表于 2021-2-28 22:15:07 | 显示全部楼层 |阅读模式
OKMX6UL串口硬件管脚,uart2,3的10个管脚,如果只想使用TTL电平,那么哪个管脚是R,哪个管脚是T,Vcc,GND在哪?


回复

使用道具 举报

0

主题

30

帖子

96

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-3-5 10:45:20 | 显示全部楼层
在2*5PIN座子上,CON4是uart2的信号,其中3号引脚为UART2_TXD,8号引脚为UART2_RXD;CON5是uart3的信号,其中3号引脚为UART3_TXD,8号引脚为UART3_RXD。座子上面的第5和第6引脚是5V电源,4脚和7脚为GND信号。

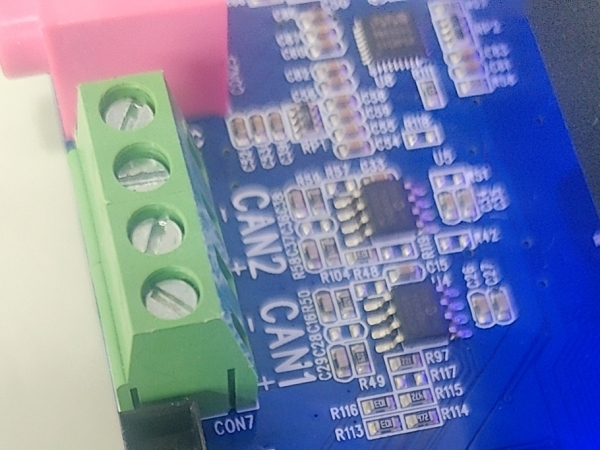

如果您想使用流控引脚的话,可以将R130/R132/R131/R133四个电阻焊上,将U4/R113/U5/R116空焊,就可以在2*5PIN座子上获得具有流控功能的UART2/UART3。

点评

第几个管脚怎么找啊,缺口那边开始数吗?  详情 回复 发表于 2021-3-17 16:34
点评回复 支持 反对

使用道具 举报

2

主题

3

帖子

14

积分

i.MX6UL通行证

 楼主| 发表于 2021-3-17 16:34:14 | 显示全部楼层
浪【天涯】 发表于 2021-3-5 10:45
在2*5PIN座子上,CON4是uart2的信号,其中3号引脚为UART2_TXD,8号引脚为UART2_RXD;CON5是uart3的信号,其 ...

第几个管脚怎么找啊,缺口那边开始数吗?

点评

连接座的箭头为1脚,同一行另一个脚为2脚,以此类推  详情 回复 发表于 2021-4-6 08:32
点评回复 支持 反对

使用道具 举报

0

主题

30

帖子

96

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-4-6 08:32:32 | 显示全部楼层
malunkun 发表于 2021-3-17 16:34
第几个管脚怎么找啊,缺口那边开始数吗?

连接座的箭头为1脚,同一行另一个脚为2脚,以此类推
