[Linux] OK_MX6X_C双屏显示

[复制链接]

15

主题

45

帖子

148

积分

i.MX6Q通行证

扫一扫,手机访问本帖
发表于 2021-6-9 14:18:59 | 显示全部楼层 |阅读模式
本帖最后由 hello159 于 2021-6-9 14:35 编辑

OK_MX6X_C(七寸mipi电容屏)使用Linux-4.1.15版本内核启动开发板为什么屏幕只有背光,hdmi信号也没有。

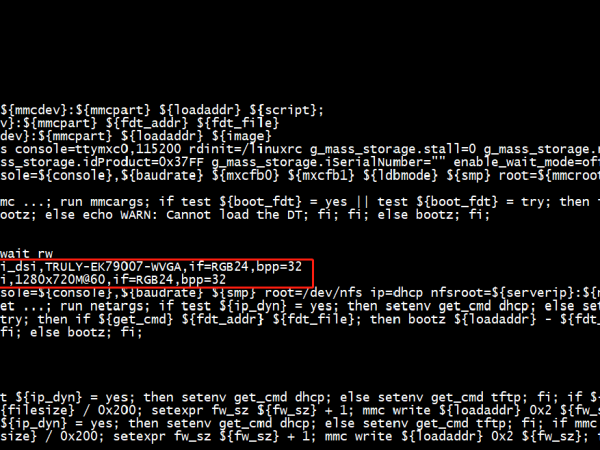

下图为启动时的环境变量截选
回复

使用道具 举报

0

主题

143

帖子

534

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证i.MX8MP通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-6-10 13:41:42 | 显示全部楼层
3.0.35和4.1.15的内核不同,所以3.0.35支持4.1.15不支持。您如果想4.1.15支持需要修改内核ipu_id和disp_ip配置,没有验证,如需要可以自行修改验证。
您测试的时候是这么配的吗:
MIPI: fb0设置成MIPI 1024x600,fb1 设置成 off。
HDMI :fb0设置成HDMI 1920x1080M@60,fb1 设置成off。
点评回复 支持 1 反对 0

使用道具 举报

0

主题

143

帖子

534

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证i.MX8MP通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-6-10 10:23:09 | 显示全部楼层
我们现在双屏显示不支持mipi+hdmi,具体支持的型号可参考软件手册 附录二 设置双屏显示。
您接的是我们的mipi屏吗?想验证两个屏是否能够显示可在uboot菜单中把副屏关掉之后 把主屏分别配置成mipi或hdmi进行测试。
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-6-10 11:56:41 | 显示全部楼层
我购买的是OK-MX6X-C开发板是一整套的(配套的屏幕是:分辨率为1024*600的7寸mipi电容触摸屏 ),开发板emmc上原装的系统应该是linux-3.0.35的版本可以显示mipi+hdmi,现在我用Linux-4.1.15版本,单独显示mipi或hdmi都不行。
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-6-10 14:44:49 | 显示全部楼层
这两种我都试过了,都不行,hdmi我还改成了1280x720的分辨率的也不行(我HDMI显示屏是1280x720的)配置如下:

mipi

mipi

hdmi1920x280

hdmi1920x280

hdmi1280x720

hdmi1280x720

我是tftp下载zImage和设备树,nfs挂载根文件启动的不知道有无影响?




点评回复 支持 反对

使用道具 举报

0

主题

143

帖子

534

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证i.MX8MP通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-6-10 15:47:59 | 显示全部楼层
有可能有关系。这篇文章是NFS挂载的详细过程,当时我们试的是LCD和LVDS屏,没有试过mipi和hdmi屏。http://bbs.witech.com.cn/portal.php?mod=view&aid=443

建议您还是直接烧写开发板然后不要挂载试一下。
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-6-10 17:25:04 | 显示全部楼层
我将系统烧写到SD卡启动修改boot环境变量是可以支持HDMI或MIPI单独显示的。请问您说的:4.1.15支持双屏显示需要修改内核ipu_id和disp_id配置,能说得具体一点吗?

点评

请问能稍微具体说明一下如何配置ipu_id和disp_id吗?  详情 回复 发表于 2021-6-15 08:44
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-6-15 08:44:41 | 显示全部楼层
hello159 发表于 2021-6-10 17:25
我将系统烧写到SD卡启动修改boot环境变量是可以支持HDMI或MIPI单独显示的。请问您说的:4.1.15 ...

请问能稍微具体说明一下如何配置ipu_id和disp_id吗?
点评回复 支持 反对

使用道具 举报

0

主题

143

帖子

534

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证i.MX8MP通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-6-15 10:50:13 | 显示全部楼层

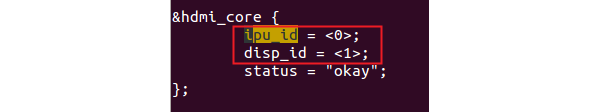

只能大概给您个方法:在 arch/arm/boot/dts/imx6qdl-sabresd.dtsi 中搜索ipu_id,可看到hdmi和mipi的ipu_id和disp_id相同,都是01。把他俩改成不同的重新编译烧写即可。改的值可为00 01 10 11。您可以先试试这种方法是否生效,如果不生效还需要搜索一下在其他地方是否也需要配置。

点评

mipi_csi应该是摄像头的配置吧?  详情 回复 发表于 2021-7-21 16:01

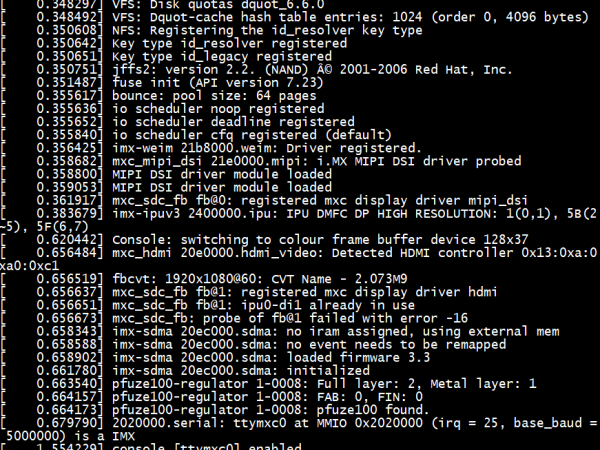

修改disp_id: 未修改 修改后. 然而我启动后执行如下指令在两个显示器上播放视频: gst-launch-1.0 playbin uri=file:///forlinx/video/xm.mp4 video-sink="imxv4l2sink device=/dev/video16" & gst-launch  详情 回复 发表于 2021-6-15 17:11
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-6-15 17:11:16 | 显示全部楼层
本帖最后由 hello159 于 2021-7-21 16:14 编辑
wjy 发表于 2021-6-15 10:50
只能大概给您个方法:在 arch/arm/boot/dts/imx6qdl-sabresd.dtsi 中搜索ipu_id,可看到hdmi和mipi的ipu_id ...

能有详细一点的解决方法吗?我修改完dsip_id和ipu_id还是没用
点评回复 支持 反对

使用道具 举报

15

主题

45

帖子

148

积分

i.MX6Q通行证

 楼主| 发表于 2021-7-21 16:01:16 | 显示全部楼层
wjy 发表于 2021-6-15 10:50
只能大概给您个方法:在 arch/arm/boot/dts/imx6qdl-sabresd.dtsi 中搜索ipu_id,可看到hdmi和mipi的ipu_id ...

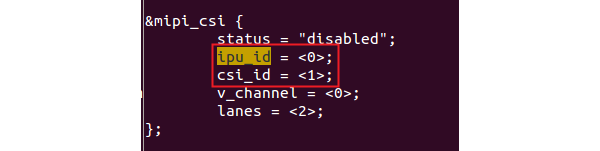

mipi_csi应该是摄像头的配置吧?
点评回复 支持 反对

使用道具 举报
