使用AM5718的DSP核控制GPIO

烟花易冷 · 发表于 2021-10-27 10:17:44

遇到一个问题，在使用开发板的dsp_gpio例程时操作led灯没有问题，但是想改变一下输出IO的时候，找了好久的资料发现无从下手，通过pinmux可以看到要使用的IO口，但是有些能输出，有些不能输出，没有一点规律，在哪里可以看到这方面的说明文档呀

ljb2019001 · 发表于 2021-10-28 08:52:52

本帖最后由 ljb2019001 于 2021-10-28 08:54 编辑

以led为例，说明一下引脚复用需要的操作和注意事项

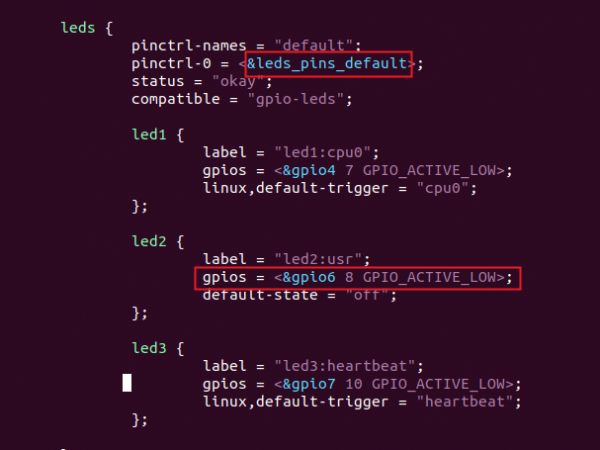

1.首先配置设备树如下

led_pinmux的配置如下，要想控制一个gpio作为输入或者输出，高低电平等驱动能力，必须保证该引脚配置为gpio模式

其中0x370c，通过查看数据手册am571xdatasheet.pdf

以及查看芯片手册spruhz7f.pdf

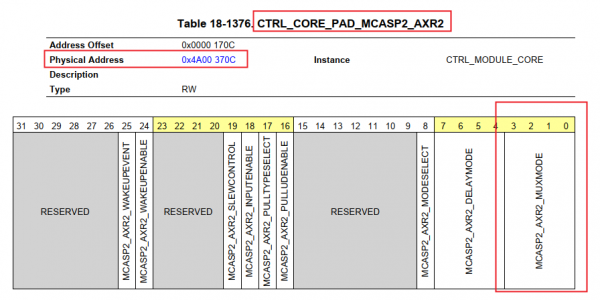

通过这两手册，知道5718没有宏定义的引脚，直接用的是对应寄存器的物理地址

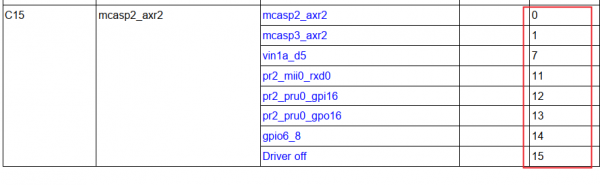

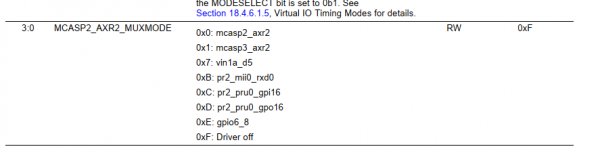

所以这个配置就是将MCASP2_AXR2引脚（0x370c），复用成gpio6_8（mode14），默认输入上拉（PIN_INPUT_PULLUP）

烟花易冷 · 发表于 2021-11-3 09:05:39

ljb2019001 发表于 2021-10-28 08:52
以led为例，说明一下引脚复用需要的操作和注意事项
1.首先配置设备树如下
led_pinmux的配置如下，要想控 ...

好的谢谢回复

[Linux] 使用AM5718的DSP核控制GPIO
