1133_8888模式下找不见pcie设备

unique

在官方资料1133_5a59的基础上，想要配置成1133_8888。关于PCIE，除了修改serdes的值，还需要做些什么呢？

djh

修改SRDS_PRTCL_S2=34952  SRDS_PLL_REF_CLK_SEL_S2=0
别的地方就不需要修改了，建议您排查一下硬件线序，除此之外可以在软件上降低一下PCIE的速度（SRES_DIV_REF_PEX_S2=2        //10:2.5G），依次来检验硬件问题

unique

djh 发表于 2021-12-13 14:55
修改SRDS_PRTCL_S2=34952  SRDS_PLL_REF_CLK_SEL_S2=0
别的地方就不需要修改了，建议您排查一下硬件线序， ...

感谢回复
我试过这种修改方法，但是上电后不能进入系统，调试串口最后一直打印如下信息：
** 323 printk messages dropped ** [    2.099659] pcieport 0000:00:00.0:   device [1957:81c0] error status/mask=00000100/00006000
** 2941 printk messages dropped ** [    2.110910] pcieport 0000:00:00.0: PCIe Bus Error: severity=Corrected, type=Data Link Layer, id=0000(Transmitter ID)
** 3404 printk messages dropped ** [    2.124782] pcieport 0000:00:00.0: AER: Corrected error received: id=0000
** 2594 printk messages dropped ** [    2.134688] pcieport 0000:00:00.0: AER: Corrected error received: id=0000
** 2588 printk messages dropped ** [    2.144569] pcieport 0000:00:00.0:    [ 8] RELAY_NUM Rollover

然后我试着按照数据手册 31.1.2.1 Rules for SerDes protocol selection 中第三点，使用SRDS_PLL_PD_S2=1，将SerDes2 PLL1禁止掉，这样可以进入系统，但是不能找见pcie设备。
请问可能是什么原因导致的呢？

unique

djh 发表于 2021-12-13 14:55
修改SRDS_PRTCL_S2=34952  SRDS_PLL_REF_CLK_SEL_S2=0
别的地方就不需要修改了，建议您排查一下硬件线序， ...

rcw_1800_qspiboot_1133_5a59.rcw 中
// sata serdes
write 0xeb08c4, 0x844500aa
和
#include <serdes_sata.rcw>
这两个关于SATA的部分会有影响吗

djh

unique 发表于 2021-12-14 12:02
感谢回复
我试过这种修改方法，但是上电后不能进入系统，调试串口最后一直打印如下信息：
** 323 print ...

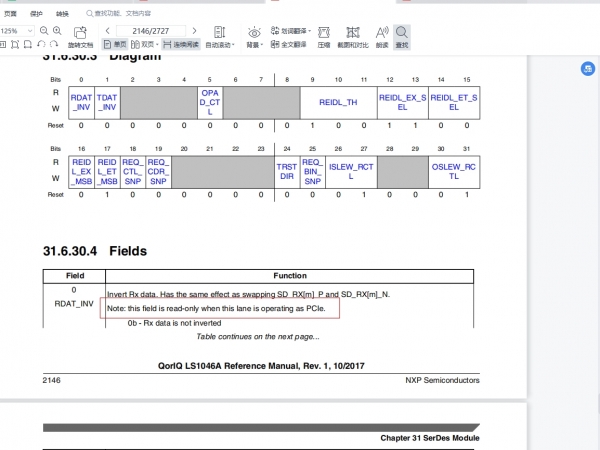

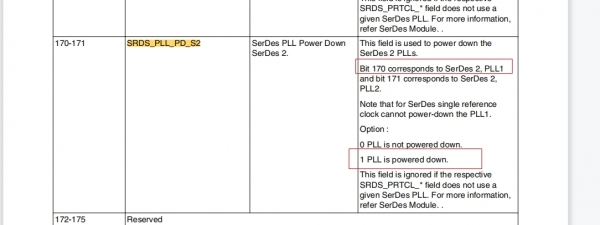

SRDS_PLL_PD_S2=2，是将SerDes2 PLL1禁止掉

unique

djh 发表于 2021-12-14 15:15
SRDS_PLL_PD_S2=2，是将SerDes2 PLL1禁止掉

是低位在前吗

djh

unique 发表于 2021-12-14 15:23
是低位在前吗

是的还有关于SATA的把一部分是不影响的，CPU手册里面关于这一部分有说明。若您怕有影响的话可以将其注释

unique

djh 发表于 2021-12-14 16:20
是的还有关于SATA的把一部分是不影响的，CPU手册里面关于这一部分有说明。若您怕有影响的话可以将其注释
...

感谢您的解答，现在基本排除了软件的问题
