[硬件咨询] FETMX6UL-C USB不响应,核心板运行的出厂程序,看串口上没有识别USB的打印

[复制链接]

4

主题

13

帖子

33

积分

LS1043A\46A通行证i.MX6UL通行证

扫一扫,手机访问本帖
发表于 2021-12-14 12:35:15 | 显示全部楼层 |阅读模式
本帖最后由 冰冷湖鱼 于 2021-12-14 12:46 编辑

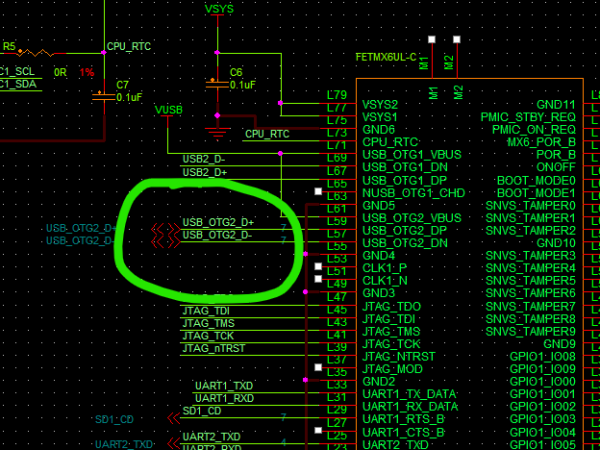

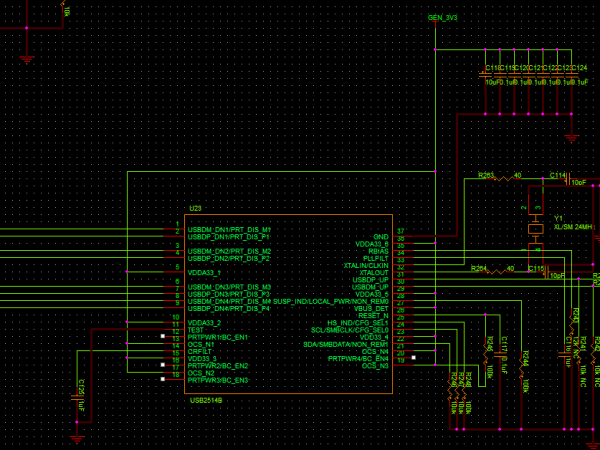

FETMX6UL-C核心板,按照开发板做的USB原理图,上电调试时看不到插USB的打印,然后把核心板放到开发板上可以看到USB打印,附USB原理图,下图中标记NC的是没有焊接,HUB芯片是USB2514B/M2


回复

使用道具 举报

0

主题

5

帖子

29

积分

发表于 2021-12-14 13:37:23 | 显示全部楼层
您hub的下行端口,在图中没看到供电。

点评

VDDA33-1....VDDA33-5是给hub供电的,还有哪里需要供电?  详情 回复 发表于 2021-12-14 14:05
点评回复 支持 反对

使用道具 举报

4

主题

13

帖子

33

积分

LS1043A\46A通行证i.MX6UL通行证

 楼主| 发表于 2021-12-14 14:05:35 | 显示全部楼层
zhw 发表于 2021-12-14 13:37
您hub的下行端口,在图中没看到供电。

VDDA33-1....VDDA33-6是给hub供电的,还有哪里需要供电?
点评回复 支持 反对

使用道具 举报

0

主题

5

帖子

29

积分

发表于 2021-12-14 15:10:19 | 显示全部楼层
hub的下行端口,需要供电,hub芯片不会给扩展的端口供电。

点评

USB座那里已经拱了5V了  详情 回复 发表于 2021-12-14 16:02
点评回复 支持 反对

使用道具 举报

4

主题

13

帖子

33

积分

LS1043A\46A通行证i.MX6UL通行证

 楼主| 发表于 2021-12-14 16:02:57 | 显示全部楼层
zhw 发表于 2021-12-14 15:10
hub的下行端口,需要供电,hub芯片不会给扩展的端口供电。

USB座那里已经拱了5V了
点评回复 支持 反对

使用道具 举报

0

主题

5

帖子

29

积分

发表于 2021-12-14 16:26:25 | 显示全部楼层
插上鼠标的话,鼠标的灯亮吗

点评

能亮,是有电的  详情 回复 发表于 2021-12-14 20:47
点评回复 支持 反对

使用道具 举报

4

主题

13

帖子

33

积分

LS1043A\46A通行证i.MX6UL通行证

 楼主| 发表于 2021-12-14 20:47:18 | 显示全部楼层
zhw 发表于 2021-12-14 16:26
插上鼠标的话,鼠标的灯亮吗

能亮,是有电的
点评回复 支持 反对

使用道具 举报

0

主题

25

帖子

82

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2021-12-15 10:23:45 | 显示全部楼层
您更换一下R239和R240为22欧姆测试一下
