LS1028设置双SGMII

gpengs

我们现在需要使用ls1028双SGMII，phy地址分别为1和3，我做了以下改动，编译后网卡可以正常启动，link状态也能正常识别但是两个网卡都无法进行ping操作，我试了将rcw中改动恢复默认8 5 11 14后eno0可以正常ping，这是不是哪里改的有问题？
改动如下：

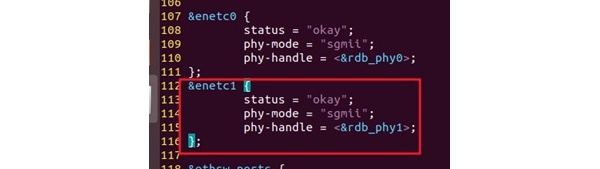

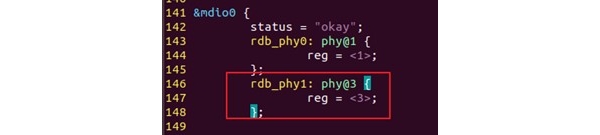

1. packages/firmware/u-boot/arch/arm/dts/fsl-ls1028a-rdb.dts中更改默认smii phy为1并且增加phy3

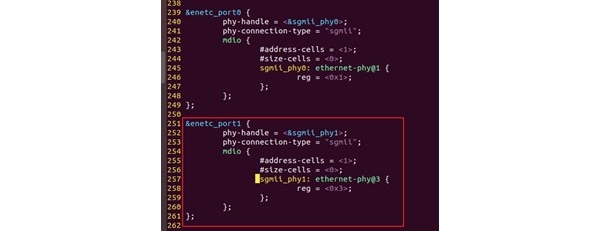

2. 更改packages/linux/linux/arch/arm64/boot/dts/freescale/OK1028A-C.dts中，仿照默认sgmii添加phy3相关

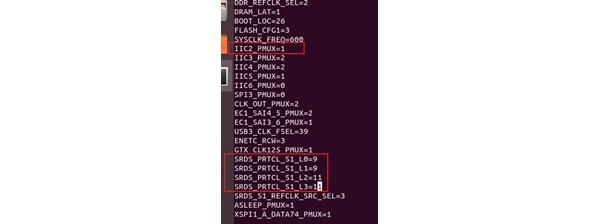

3.改packages/firmware/rcw/ls1028ardb/R_SQPP_0x85bb/rcw_1500_gpu600.rcw中总线为 9  9  11 11双SGMII模式

gpengs

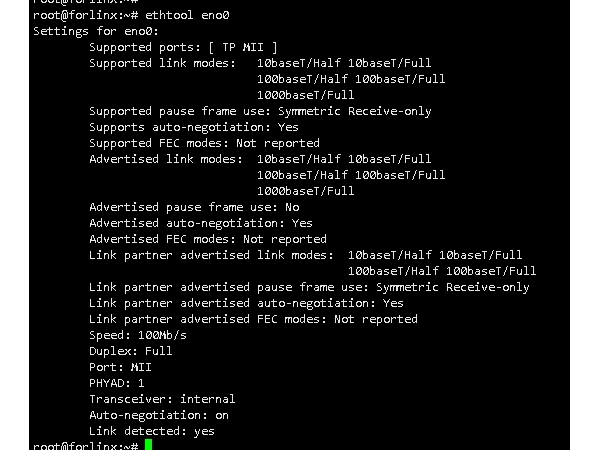

两个网口分别插拔网线，都能正常显示link状态。路由表看了没问题，为了避免冲突，也试了单独只启动一个网卡， 但是仍无法ping通。

djh

这样修改试试，之前的修改ENETC 的port口有问题；
修改uboot设备树：packages/firmware/u-boot/arch/arm/dts/fsl-ls1028a-rdb.dts
&enetc0 {
-       status = "okay";
-       phy-mode = "sgmii";
-       phy-handle = <&rdb_phy0>;
+       status = "disabled";
};

&ethsw_ports {
        port@0 {
                status = "okay";
-               phy-mode = "qsgmii";
+               phy-mode = "sgmii";
                phy-handle = <&sw_phy0>;
        };
        port@1 {
                status = "okay";
-               phy-mode = "qsgmii";
+               phy-mode = "sgmii";
                phy-handle = <&sw_phy1>;
        };
-       port@2 {
-                status = "okay";
-               phy-mode = "qsgmii";
-                phy-handle = <&sw_phy2>;
-        };
-        port@3 {
-                status = "okay";
-               phy-mode = "qsgmii";
-               phy-mode = "sgmii";
-                phy-handle = <&sw_phy3>;
-        };
};

&mdio0 {
        status = "okay";
-       rdb_phy0: phy@2 {
-               reg = <2>;
-       };

-       sw_phy0: phy@8 {
-               reg = <0x08>;
+       sw_phy0: phy@1 {
+               reg = <0x01>;
        };
-       sw_phy1: phy@9 {
-               reg = <0x09>;
+       sw_phy1: phy@2 {
+               reg = <0x02>;
        };
-       sw_phy2: phy@a {
-               reg = <0x0a>;
        };
-       sw_phy3: phy@b {
-               reg = <0x0b>;

        };
};
修改内核设备树：packages/firmware/u-boot/arch/arm/dts/fsl-ls1028a-rdb.dts

-&enetc_port0 {

-        phy-handle = <&sgmii_phy0>;

-        phy-connection-type = "sgmii";

-        mdio {

-                #address-cells = <1>;

-                #size-cells = <0>;

-                sgmii_phy0: ethernet-phy@2 {

-                        reg = <0x2>;

-                };

-        };

-};

&enetc_mdio_pf3 {

-        qsgmii_phy1: ethernet-phy@08 {

-                reg = <0x08>;

-        };

-        qsgmii_phy2: ethernet-phy@09 {

-                reg = <0x09>;

-        };

-        qsgmii_phy3: ethernet-phy@0a {

-                reg = <0x0a>;

-        };

-       qsgmii_phy4: ethernet-phy@0b {

-                reg = <0x0b>;

-        };

sgmii_phy1: ethernet-phy@01 {

                reg = <0x01>;

        };

sgmii_phy2: ethernet-phy@02 {

                reg = <0x02>;

        };

};

/* l2switch ports */

&mscc_felix_ports {

        port@0 {

                status = "okay";

                phy-handle = <&sgmii_phy1>;

                phy-mode = "sgmii";

                managed = "in-band-status";

        };

        port@1 {

                status = "okay";

                phy-handle = <&sgmii_phy2>;

                phy-mode = "sgmii";

                managed = "in-band-status";

        };

-        port@2 {

-                status = "okay";

-                phy-handle = <&qsgmii_phy3>;

-                phy-mode = "qsgmii";

-                managed = "in-band-status";

-        };

-        port@3 {

-                status = "okay";

-                phy-handle = <&qsgmii_phy4>;

-                phy-mode = "qsgmii";

-                managed = "in-band-status";

-        };

};

jonker

兄弟，你的问题后来解决了嘛？我在1012a的板子上也遇到了差不多这样的情况

gpengs

jonker 发表于 2022-3-31 09:54
兄弟，你的问题后来解决了嘛？我在1012a的板子上也遇到了差不多这样的情况

解决了，得感谢上面的技术支持djh，解答很详细。步骤为：
1.修改rcw为 9 9 B B
2.修改设备树，路径：packages/firmware/u-boot/arch/arm/dts/fsl-ls1028a-rdb.dts

1. &enetc0 {

2. -       status = "okay";

3. -       phy-mode = "sgmii";

4. -       phy-handle = <&rdb_phy0>;

5. +       status = "disabled";

6. };

7.

8. esw_ports {

9.         port@0 {

10.                 status = "okay";

11. -               phy-mode = "qsgmii";

12. +               phy-mode = "sgmii";

13.                 phy-handle = <&sw_phy0>;

14.         };

15.         port@1 {

16.                 status = "okay";

17. -               phy-mode = "qsgmii";

18. +               phy-mode = "sgmii";

19.                 phy-handle = <&sw_phy1>;

20.         };

21. -       port@2 {

22. -                status = "okay";

23. -               phy-mode = "qsgmii";

24. -                phy-handle = <&sw_phy2>;

25. -        };

26. -        port@3 {

27. -                status = "okay";

28. -               phy-mode = "qsgmii";

29. -               phy-mode = "sgmii";

30. -                phy-handle = <&sw_phy3>;

31. -        };

32.

33.

34. &mdio0 {

35.         status = "okay";

36. -       rdb_phy0: phy@2 {

37. -               reg = <2>;

38. -       };

39.

40. -       sw_phy0: phy@8 {

41. -               reg = <0x08>;

42. +       sw_phy0: phy@1 {

43. +               reg = <0x01>;

44.         };

45. -       sw_phy1: phy@9 {

46. -               reg = <0x09>;

47. +       sw_phy1: phy@2 {

48. +               reg = <0x02>;

49.         };

50. -       sw_phy2: phy@a {

51. -               reg = <0x0a>;

52.         };

53. -       sw_phy3: phy@b {

54. -               reg = <0x0b>;

55.

56.         };

57. };

复制代码

3.修改内核设备树

内核设备树路径：packages/linux/linux/arch/arm64/boot/dts/freescale/OK1028A-C.dts

1. -&enetc_port0 {

2. -        phy-handle = <&sgmii_phy0>;

3. -        phy-connection-type = "sgmii";

4. -        mdio {

5. -                #address-cells = <1>;

6. -                #size-cells = <0>;

7. -                sgmii_phy0: ethernet-phy@2 {

8. -                        reg = <0x2>;

9. -                };

10. -        };

11. -};

12. &enetc_mdio_pf3 {

13. -        qsgmii_phy1: ethernet-phy@08 {

14. -                reg = <0x08>;

15. -        };

16.

17. -        qsgmii_phy2: ethernet-phy@09 {

18. -                reg = <0x09>;

19. -        };

20.

21. -        qsgmii_phy3: ethernet-phy@0a {

22. -                reg = <0x0a>;

23. -        };

24.

25. -       qsgmii_phy4: ethernet-phy@0b {

26. -                reg = <0x0b>;

27. -        };

28.

29. sgmii_phy1: ethernet-phy@01 {

30.                 reg = <0x01>;

31.         };

32.

33. sgmii_phy2: ethernet-phy@02 {

34.                 reg = <0x02>;

35.         };

36.

37. };

38. /* l2switch ports */

39. &mscc_felix_ports {

40.         port@0 {

41.                 status = "okay";

42.                 phy-handle = <&sgmii_phy1>;

43.                 phy-mode = "sgmii";

44.                 managed = "in-band-status";

45.         };

46.

47.         port@1 {

48.                 status = "okay";

49.                 phy-handle = <&sgmii_phy2>;

50.                 phy-mode = "sgmii";

51.                 managed = "in-band-status";

52.         };

53.

54. -        port@2 {

55. -                status = "okay";

56. -                phy-handle = <&qsgmii_phy3>;

57. -                phy-mode = "qsgmii";

58. -                managed = "in-band-status";

59. -        };

60.

61. -        port@3 {

62. -                status = "okay";

63. -                phy-handle = <&qsgmii_phy4>;

64. -                phy-mode = "qsgmii";

65. -                managed = "in-band-status";

66. -        };

67. };

复制代码
