[硬件咨询] 请帮忙分析串口0导致核心板3.3V输出问题

[复制链接]

4

主题

6

帖子

22

积分

A40i/T3/T507通行证

扫一扫,手机访问本帖
发表于 2022-4-6 11:26:38 | 显示全部楼层 |阅读模式
核心板采样FETA40i-C,底板自制。
发现一个问题找不到原因,请帮忙分析一下。
UART0插座上接有USB转TTL的串口线,在板子断电的情况下(电源插座拔掉),核心板的VCC_3V3(即左上插座56,58脚)会输出0.9V左右的电压。
原因是此时UART0_TX和RX引脚有1.4V电压,这个电压是串口转换器输出来的。拔掉串口线,VCC_3V3上就没有电压了。
请问,串口上的电压会导致核心板输出3.3V电压吗?这种情况是正常的吗?要怎么解决?谢谢!

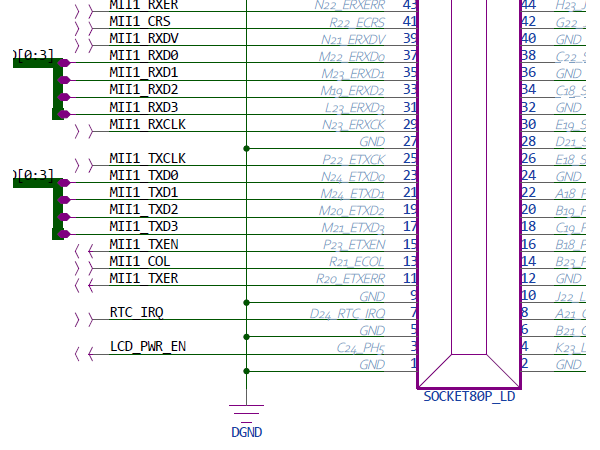

UART0原理图截图如下:



回复

使用道具 举报

4

主题

6

帖子

22

积分

A40i/T3/T507通行证

 楼主| 发表于 2022-4-6 11:28:53 | 显示全部楼层
补充原理图UART0部分
点评回复 支持 反对

使用道具 举报

0

主题

30

帖子

90

积分

LS1012A通行证LS1043A\46A通行证A40i/T3/T507通行证i.MX8MM通行证RK3399通行证LS1028A通行证AM5718通行证Hi3519A通信证AM335x通行证i.MX6UL通行证i.MX RT通行证i.MX6Q通行证XX18通行证TCU通行证FDU产品通行证FCU1401通行证FCU1301通行证FCU11xx通行证FCU1201通行证FCU2301/FCU2302通行证FCU2401通行证5G转接卡通行证

发表于 2022-4-6 15:18:06 | 显示全部楼层
您的这个情况是发生了GPIO漏电的问题,您可以在两个漏电的信号之间增加缓冲芯片,或者让TTL转USB跟核心板一起上下电。
点评回复 支持 反对

使用道具 举报

4

主题

6

帖子

22

积分

A40i/T3/T507通行证

 楼主| 发表于 2022-4-6 16:09:06 | 显示全部楼层
本帖最后由 Robinnon 于 2022-4-6 16:38 编辑

你是说A40i CPU的GPIO漏电?是不是之前你们遇见过?属于正常现象?如果是这样,我加一个缓冲门就可以了。我是担心其他方面有没有隐患?
还有这个板用了很多UART,应该都需要这样处理。

点评

您好,不是CPU漏电,是因为您的USB转TTL会向开发板灌电流,导致VCC_3V3有电压。如果不能保证同时上电,或者开发板优先上电,建议您都加上缓冲  详情 回复 发表于 2022-4-12 15:38
点评回复 支持 反对

使用道具 举报

0

主题

162

帖子

657

积分

AM5718通行证AM335x通行证i.MX6UL通行证i.MX6Q通行证XX18通行证TCU通行证FCU1401通行证FCU1301通行证

发表于 2022-4-12 15:38:57 | 显示全部楼层
Robinnon 发表于 2022-4-6 16:09
你是说A40i CPU的GPIO漏电?是不是之前你们遇见过?属于正常现象?如果是这样,我加一个缓冲门就可以了。我 ...

您好,不是CPU漏电,是因为您的USB转TTL会向开发板灌电流,导致VCC_3V3有电压。如果不能保证同时上电,或者开发板优先上电,建议您都加上缓冲
