[硬件咨询] typec之烧录口简易接法

8 主题	8 帖子	33 积分

发消息

扫一扫，手机访问本帖

发表于 2023-6-15 17:32:48 | 显示全部楼层 |阅读模式

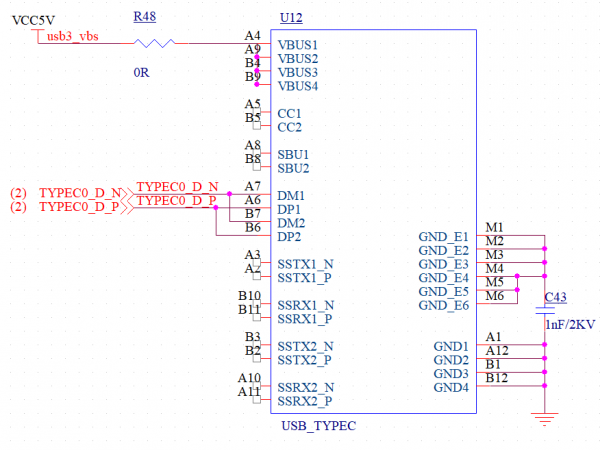

请问，RK3399的烧录口是typec口，我们布板的时候，为了从简，只接了VCC,GND,DATA_N,DATA_P，但是不能烧录程序。请问如何处理CC1,CC2等管脚？

使用道具举报

huhj

0 主题	50 帖子	95 积分

$LS1043A\46A通行证$ $FDU070K02\FDU101K02通行证$

发消息

发表于 2023-6-16 11:18:46 | 显示全部楼层

本帖最后由 huhj 于 2023-6-16 11:20 编辑

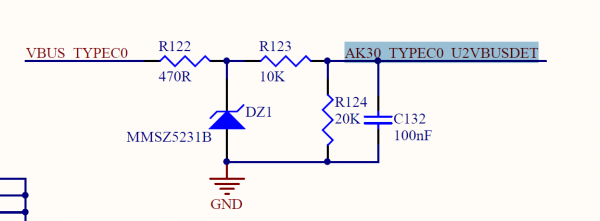

CC1 CC2对地接5.1K电阻，AK30_TYPEC0_U2VBUSDET通过VBUS分压得到3.3V上拉
