TSN QBV测试问题

hzy

# 1. 实验环境

- 2块OK1028A-C V2.1板卡，板卡上包含：
  - 一个运行`Linux ls1028ardb 5.10.72-rt53 #1 SMP PREEMPT_RT`操作系统的终端；
  - 一个包含4个网口的TSN交换机，端口的位置信息：左下0号、左上1号、右下2号、右上3号；
- 一台Windows7调试机，能够通过串口以及ssh远程到板卡进行配置以及开发；

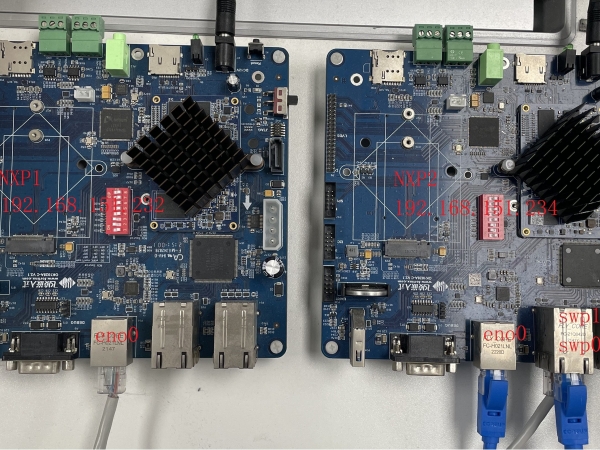

- 连接拓扑的真实图片以及逻辑拓扑图所示，使用在NXP2板卡上的交换机。



# 2. 网络配置

- 在NXP2板卡上配置并启动交换机

- ```sh
  ifconfig eno2 up
  ip link add name switch type bridge
  ip link set swp0 master switch && ip link set swp0 up
  ip link set swp1 master switch && ip link set swp1 up
  ip link set swp2 master switch && ip link set swp2 up
  ip link set swp3 master switch && ip link set swp3 up
  ip link set switch up
  ```

# 3. 测试程序

简单的socket套接字udp程序，参数指定发送模式、本地地址+端口以及远程地址+端口、发送端指定数据包大小以及周期。

# 4. 实验

## 4.1. 构造优先级为6的数据流

- 在NXP1上运行：

  - ```sh
    # 创建ID为100的VLAN接口
    ip link add link eno0 eno0.100 type vlan id 100
    # 配置VLAN的IP地址
    ip addr add 192.168.100.232/24 dev eno0.100
    # 设置socket优先级到pcp的映射，默认socket的优先级为0
    ip link set eno0.100 type vlan egres 0:6
    # 启动vlan接口
    ip link set dev eno0.100 up
    # 删除vlan接口
    # ip link delete eno0.100
    ```

- 在NXP2上运行：

  - ```sh
    # 创建ID为100的VLAN接口
    ip link add link eno0 eno0.100 type vlan id 100
    # 配置VLAN的IP地址
    ip addr add 192.168.100.234/24 dev eno0.100
    # 设置socket优先级到pcp的映射，默认socket的优先级为0
    ip link set eno0.100 type vlan egres 0:6
    # 启动vlan接口
    ip link set dev eno0.100 up
    # 删除vlan接口
    # ip link delete eno0.100
    ```

- 在NXP2上运行接收程序：

  - `./udp_socket recv 192.168.100.234 8888 `

- 在NXP1上运行发送程序：

  - `./udp_socket send 192.168.100.232 7777 192.168.100.234 8888 1024 1000`

- 网络抓包VLAN TAG确实是100，PCP为6

## 4.2. 关闭优先级6的通道

- 在NXP2上运行接收程序：
  - `./udp_socket recv 192.168.100.234 8888 `

- 在NXP1上运行发送程序：
  - `./udp_socket send 192.168.100.232 7777 192.168.100.234 8888 1024 1000`

- 在NXP2上配置配置swp1端口关闭6号通道，这里只配置一条门控，交换机会遍历门控循环执行。

  - ```sh
    echo 't0/10111111b/20000' > qbv0.txt
    #Explaination:
    # 'NUMBER' : t0
    # 'GATE_VALUE' : 10111111b,高位->低位分别是优先级为7-0
    # 'TIME_LONG' : 20000 ns
    ```

- 开启门控后20秒关闭门控

  - ```sh
    tsntool qbvset --device swp1 --entryfile ./qbv0.txt &&
    sleep 20 &&
    tsntool qbvset --device swp1 --disable
    ```

- 测试过程中出现了比较奇怪的现象，希望有懂的专家能够指教，尤其在发送1KB大小报文时出现，发送128字节时SSH断开的时间会延迟：

  - 在设置门控后几秒钟（时间不确定）SSH远程登入中断了，在关闭门控后SSH恢复正常，会话的输出也没有丢失；
  - 理论上接收端应该丢失20包数据，实际上只观察到丢10包以下，抓包发现，在取消门控后，会瞬间收到多包数据，感觉上是这些数据缓存在交换机中。
