核心板电压测试

lusen · 发表于 2024-12-30 18:01:20

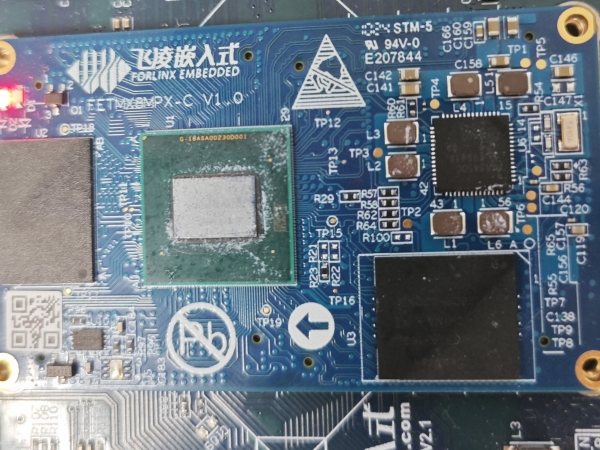

我在FETMX8MPX-C核心板上看到了许多测试点，如图中TP1-TP6所示。我想测量核心板上CPU的供电电压，请问可以用这些测试点来测量吗？每个测试点的具体作用是什么呢？

知识库 · 发表于 2024-12-31 16:33:13

TP1：VSYS_5V
TP2：VDD_ARM
TP3：VDD_SOC
TP4：VDD_3V3
TP5：VDD_1V8
TP6：NVCC_DRAM_1V1

keanu585 · 发表于 2025-1-9 17:10:47

知识库发表于 2024-12-31 16:33
TP1：VSYS_5V
TP2：VDD_ARM
TP3：VDD_SOC

您好！根据手册，这款核心板有Cortex-A53和Cortex-M7两种核心，它们应该属于不同的电压域。那么，如何通过TP点分别测量这两种核心的电压呢？
