IMX8MP 开发板 pwm4例程没有输出

lixiaoxu186

我使用的是IMX8MP开发板，看例程的硬件连接。同时IAR例程也是使用的PWM例程，调试串口也有输出，说明程序已经运行了，但是使用示波器测试开发板PWDN引脚没有波形。不知道是哪里原因。

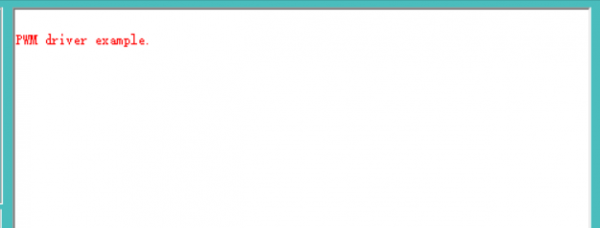

调试串口

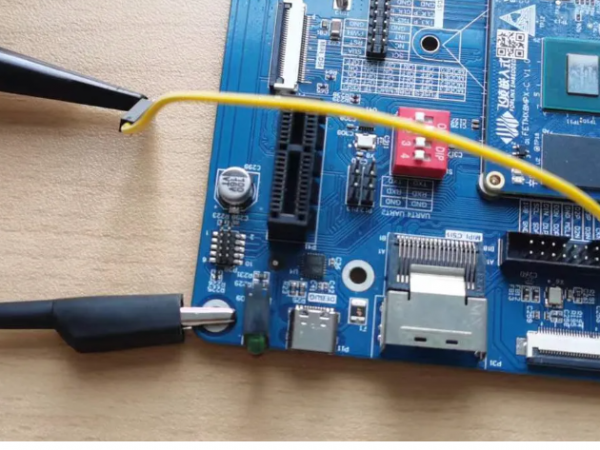

硬件连接

知识库

开发板上的引脚一般都被A核（Linux）复用并使用了，我看了下内核设备树，这个引脚被复用成了mipi摄像头的rst引脚（看丝印也可知）。M核用之前先看下设备树，如果被使用了就先注释掉。

lixiaoxu186

知识库 发表于 2025-4-24 10:08
开发板上的引脚一般都被A核（Linux）复用并使用了，我看了下内核设备树，这个引脚被复用成了mipi摄像头的rs ...

好的非常感谢，我是看例程里说的让用这个引脚，就按照例程操作了下结果一直没有pwm输出 。后来我自己查找了下原因，确实是被A53核占用了，我将设备树内mipi驱动禁用了。

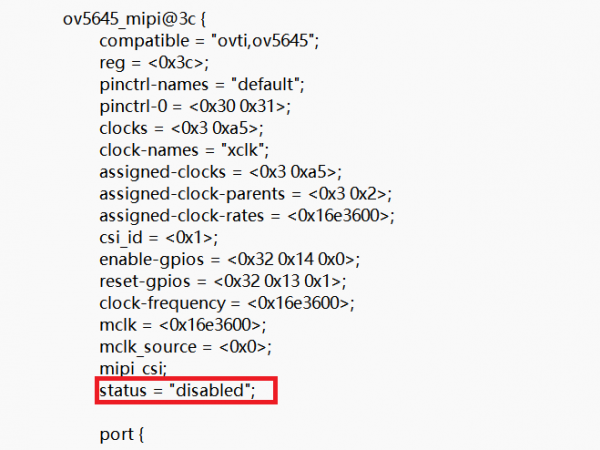

禁用设备树里相关驱动

目前pwm4可以正常输出了，对应丝印的引脚RST。PWM4使用   pwmConfig.clockSource = kPWM_HighFrequencyClock;  这个配置对应的时钟是多少？ 目前我配置了 PWM4的时钟源pwmConfig.clockSource = kPWM_HighFrequencyClock。输出的时钟是24MHZ，这是什么原因？

知识库

The clock that feeds the prescaler can be selected from:
High frequency clock-provided by the CCM. The PWM can be run on this clock in low power mode.
Low reference clock - 32 KHz low reference clock provided by the CCM. The PWM can be run on this clock in the low
power mode.
Global functional clock - for normal operations. In low power modes this clock can be switched off.
这是芯片手册描述
