AD封装引脚名称和网络标号由EXCEL导入

一、创建AD原理图封装

1、 需要制作一个excle模板如下：

表头的字符不能改变，AD根据表头字符识别数据类型：

Pin Designator：管脚编号，芯片是BGA封装，是字母编号，普通芯片是数字编号。

Name：管脚的功能描述

Object Kind：对象类型，这里全部填入“Pin”即可。

X1：管脚横坐标

Y1：管脚纵坐标

Orientation：管脚旋转角度，

2、    打开AD原理图绘制界面,右下角SCH中找到SCHLIB List

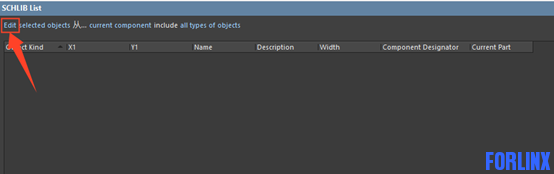

3、    如下所示，将view改成Edit，否则不能进行粘贴操作

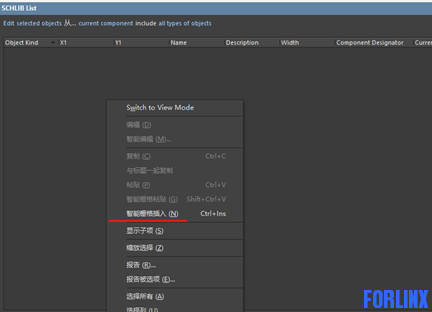

4、 复制EXCEL中刚刚建立的表格，注意表头也要复制，然后在SCHLIB List窗口空白处右键，选择Smart Grid Lnsert（智能栅格插入）

  出现下图界面：

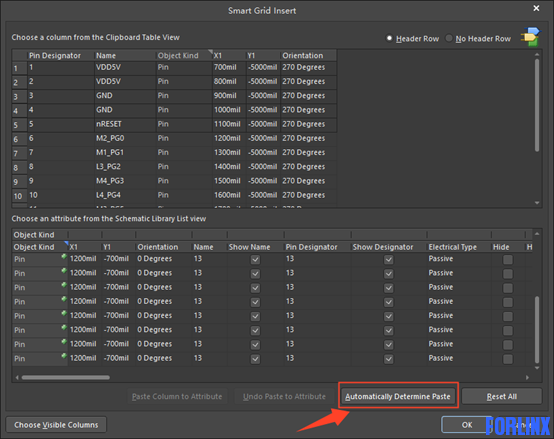

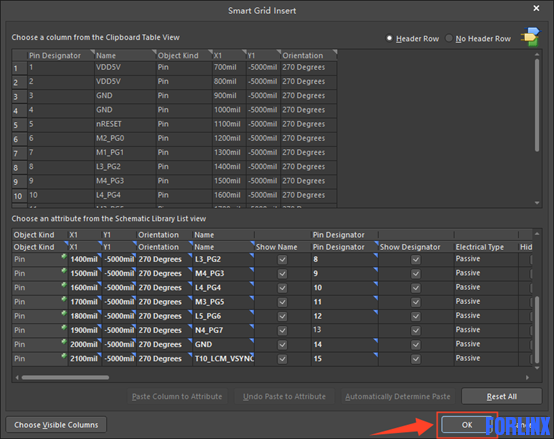

  点击Automatically Determine Paste，最后点击OK

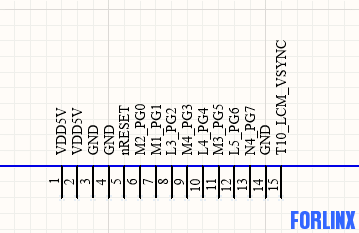

5、原理图封装的引脚建好了

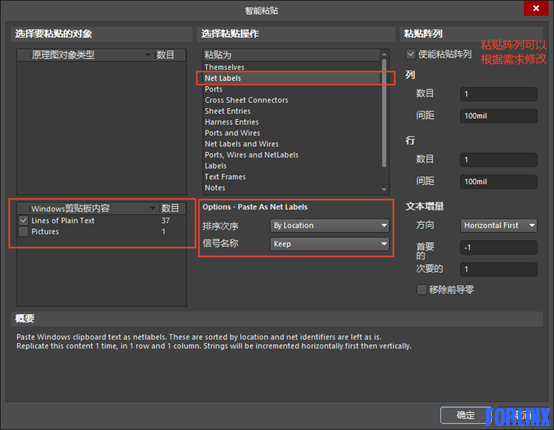

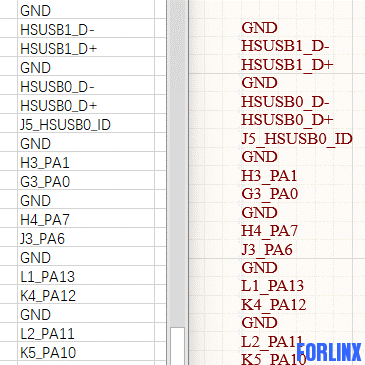

二、批量EXCLE生成AD的网络标号
