STM32实例-按键控制实验

嵌入式111

    前几章我们介绍的都是 IO 口输出的使用，这一章我们通过按键控制实验来介绍下 IO 口作为输入的使用。本章所要实现的功能是：通过开发板上的 4 个按键控制 LED。

按键介绍

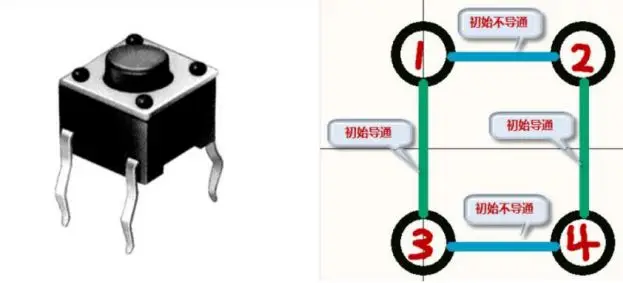

    按键是一种电子开关， 使用时轻轻按开关按钮就可使开关接通， 当松开手时,开关断开。我使用的按键及内部简易图通常如下图所示。

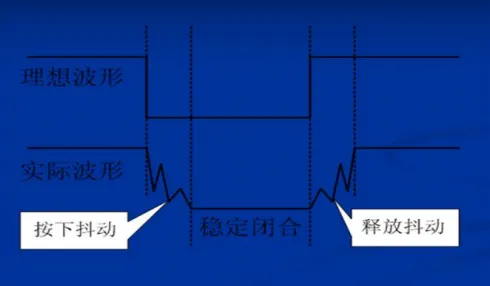

    按键管脚两端距离长的表示默认是导通状态，距离短的默认是断开状态，如果按键按下，初始导通状态变为断开，初始断开状态变为导通。通常的按键所用开关为机械弹性开关,当机械触点断开 、闭合时，电压信号如下图所示。



    由于机械点的弹性作用，按键开关在闭合时不会马上稳定的接通，在断开时也不会一下子断开，因而在闭合和断开的瞬间均伴随着一连串的抖动。抖动时间的长短由按键的机械特性决定的，一般为 5ms 到 10ms。按键稳定闭合时间的长短则由操作人员的按键动作决定的，一般为零点几秒至数秒。按键抖动会引起按键被误读多次。为了确保 CPU 对按键的一次闭合仅作一次处理，必须进行消抖。

    按键消抖有两种方式，一种是硬件消抖，另一种是软件消抖。为了使电路更加简单，通常采用软件消抖。我们开发板也是采用软件消抖，一般来说一个简单的按键消抖就是先读取按键的状态，如果得到按键按下之后，延时 10ms，再次读取按键的状态，如果按键还是按下状态，那么说明按键已经按下。其中延时10ms 就是软件消抖处理，至于硬件消抖，大家可以百度了解下，网上都有非常详细的介绍。

硬件设计

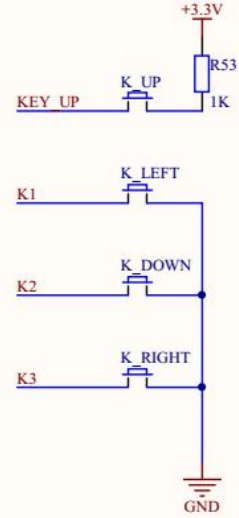

    我们STM32F1开发板上有4 个控制按键，其硬件电路如图所示。








    从原理图我们可以知道，按键 K_UP 连接在 STM32F1 芯片的 PA0 引脚上，按键 K_LEFT、K_DOWN、K_RIGHT 分别连接在 STM32F1 芯片的 PE2、PE3、PE4 引脚上。

    需要注意的是：K_UP 按键另一端是接在 3.3V 上，按下时输入到芯片管脚即为高电平；K_LEFT、K_DOWN、K_RIGHT 按键另一端是全部接在 GND 上，这个和我们学习 51 单片机是一样的，采用独立式按键接法，按下时输入到芯片管脚即为低电平。为什么在 K_UP 上接一个 3.3V，主要是为后面章节实验使用，到时候我们再具体介绍。

软件设计

    整个程序实现的流程步骤如下：

（1）初始化按键使用的端口及时钟

（2）按键检测处理

（3）按键控制处理

按键初始化函数

    我们打开工程中 key.c 文件，按键初始化代码如下：

1.

2. /****************************************************************

3. * 函 数 名 : KEY_Init

4. * 函数功能 : 按键初始化

5. * 输 入 : 无

6. * 输 出 : 无

7. ****************************************************************/

8. void KEY_Init(void)

9. {

10.   GPIO_InitTypeDef GPIO_InitStructure; //定义结构体变量

11.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);

12.   GPIO_InitStructure.GPIO_Pin=KEY_UP_Pin; //选择你要设置的IO 口

13.   GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPD;//下拉输入

14.   GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz; //设置传输速率

15.   GPIO_Init(KEY_UP_Port,&GPIO_InitStructure); /* 初始化GPIO */

16.   GPIO_InitStructure.GPIO_Pin=KEY_DOWN_Pin|KEY_LEFT_Pin|KEY_RIGHT_Pin;

17.   GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU; //上拉输入

18.   GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

19.   GPIO_Init(KEY_Port,&GPIO_InitStructure);

20. }

复制代码

    KEY_Init()函数用来初始化按键的端口及时钟。要知道按键是否按下，就需

要读取按键所对应的 IO 口电平状态，因此我们需要把 GPIO 配置为输入模式（不清楚输入模式对应的选项值，可以参考“使用库函数点亮 LED”内容，里面介绍了怎么快速查找代码），因为 K_UP 按键一端是接 3.3V 的，当按下后 PA0管脚即为高电平，所以需要将 PA0 管脚配置为下拉输入模式 GPIO_Mode_IPD，这样 PA0 管脚的默认电平就为低电平，如果读取到 PA0 管脚的电平为高电平时，就说明 K_UP 按键按下。其他几个按键是共地，所以需要配置为上拉输入模式GPIO_Mode_IPU，分析方法和 K_UP 类似。

    在函数内我们看到有几个参数不是库函数内的，比如KEY_LEFT_Pin、KEY_Port，这种情况一般是我们自己定义的宏，通常放在对应的头文件内，我们打开 key.h，可以看到如下代码：

1. #ifndef _key_H

2. #define _key_H

3. #include "system.h"

4. #define KEY_LEFT_Pin GPIO_Pin_2 //定义 K_LEFT 管脚

5. #define KEY_DOWN_Pin GPIO_Pin_3 //定义 K_DOWN 管脚

6. #define KEY_RIGHT_Pin GPIO_Pin_4 //定义 K_RIGHT 管脚

7. #define KEY_UP_Pin GPIO_Pin_0 //定义 KEY_UP 管脚

8. #define KEY_Port (GPIOE) //定义端口

9. #define KEY_UP_Port (GPIOA) //定义端口

10. //使用位操作定义

11. #define K_UP PAin(0)

12. #define K_DOWN PEin(3)

13. #define K_LEFT PEin(4)

14. #define K_RIGHT PEin(2)

15. //使用读取管脚状态库函数定义

16. //#define K_UP GPIO_ReadInputDataBit(KEY_UP_Port,KEY_UP_Pin)

17. //#define K_DOWN GPIO_ReadInputDataBit(KEY_Port,KEY_DOWN_Pin)

18. //#define K_LEFT GPIO_ReadInputDataBit(KEY_Port,KEY_LEFT_Pin)

19. //#define K_RIGHT GPIO_ReadInputDataBit(KEY_Port,KEY_RIGHT_Pin)

20. //定义各个按键值

21. #define KEY_UP 1

22. #define KEY_DOWN 2

23. #define KEY_LEFT 3

24. #define KEY_RIGHT 4

25. void KEY_Init(void);

26. u8 KEY_Scan(u8 mode);

27. #endif

复制代码

    key.h 文件内定义了按键的端口、管脚、读取管脚的电平状态、函数声明等信息。里面使用了两种方式定义读取管脚电平宏，一种是通过位操作，另一种是通过读取管脚电平的库函数。由于位操作比较方便，因此我们就使用位操作的方式，库函数定义的宏全部注释掉。

按键检测函数

    要知道哪个按键被按下，就需要编写按键检测函数，具体代码如下：

1. /***************************************************************

2. * 函 数 名 : KEY_Scan

3. * 函数功能 : 按键扫描检测

4. * 输 入 : mode=0:单次按下按键

5. mode=1：连续按下按键

6. * 输 出 : 0：未有按键按下

7. KEY_UP：K_UP 键按下

8. KEY_DOWN：K_DOWN 键按下

9. KEY_LEFT：K_LEFT 键按下

10. KEY_RIGHT：K_RIGHT 键按下

11. ****************************************************************/

12. u8 KEY_Scan(u8 mode)

13. {

14.   static u8 key=1;

15.   if(key==1&&(K_UP==1||K_DOWN==0||K_LEFT==0||K_RIGHT==0)) //任意一个按键按下

16.   {

17.     delay_ms(10); //消抖

18.     key=0;

19.     if(K_UP==1)

20.     {

21.       return KEY_UP;

22.     }

23.     else if(K_DOWN==0)

24.     {

25.       return KEY_DOWN;

26.     }

27.     else if(K_LEFT==0)

28.     {

29.       return KEY_LEFT;

30.     }

31.     else

32.     {

33.       return KEY_RIGHT;

34.     }

35.   }

36.   else if(K_UP==0&&K_DOWN==1&&K_LEFT==1&&K_RIGHT==1) //无按键按下

37.   {

38.     key=1;

39.   }

40.   if(mode==1) //连续按键按下

41.   {

42.     key=1;

43.   }

44.   return 0;

45. }

复制代码

    KEY_Scan 函数带一个形参 mode，该参数用来设定是否连续扫描按键，如果mode 为 0，只能操作一次按键，只有当按键松开后才能触发下次的扫描，这样做的好处是可以防止按下一次出现多次触发的情况。如果 mode 为 1，函数是支持连续扫描的，即使按键未松开，在函数内部有 if(mode==1)这条判断语句，因此key 始终是等于 1 的，所以可以连续扫描按键，当按下某个按键，会一直返回这个按键的键值，这样做的好处是可以很方便实现连按操作。函数内的 delay_ms（10）即为软件消抖处理，通常延时 10ms 即可。

    KEY_Scan 函数还带有一个返回值，如果未有按键按下，返回值即为 0，否则返回值即为对应按键的键值，如 KEY_UP、KEY_DOWN、KEY_LEFT、KEY_RIGHT，这都是头文件内定义好的宏，方便大家记忆和使用。函数内定义了一个 static 变量，所以该函数不是一个可重入函数。还有一点要注意的就是该函数按键的扫描是有优先级的，因为函数内用了 if...else if...else 格式，所以最先扫描处理的按键是 K_UP，其次是 K_DOWN，然后是 K_LEFT，最后是 K_RIGHT。如果需要将其优先级设置一样，那么可以全部用 if 语句。

主函数

    最后我们看下主函数，代码如下：

1.

2. /***************************************************************

3. * 函 数 名 : main

4. * 函数功能 : 主函数

5. * 输 入 : 无

6. * 输 出 : 无

7. ****************************************************************/

8. int main()

9. {

10.   u8 key,i;

11.   SysTick_Init(72);

12.   LED_Init();

13.   KEY_Init();

14.   while(1)

15.   {

16.     key=KEY_Scan(0); //扫描按键

17.     switch(key)

18.     {

19.       case KEY_UP: led2=0;break; //按下 K_UP 按键 点亮D2 指示灯

20.       case KEY_DOWN: led2=1;break; //按下 K_DOWN 按键 熄灭D2 指示灯

21.       case KEY_LEFT: led3=1;break; //按下 K_LEFT 按键 点亮D3 指示灯

22.       case KEY_RIGHT: led3=0;break; //按下 K_RIGHT 按键 熄灭D3 指示灯

23.      }

24.     i++;

25.     if(i%20==0)

26.     {

27.       led1=!led1; //LED1 状态取反

28.     }

29.     delay_ms(10);

30.   }

31. }

复制代码

    主函数实现的功能比较简单，首先将使用到的硬件初始化（这里说的初始化表示端口和时钟全部初始化，后面就不再强调），比如 LED、蜂鸣器和按键。然后在 while 循环内调用按键扫描函数，扫描函数传入的参数值为 0，即 mode=0，所以这里只对它单次按键操作，将扫描函数返回后的值保存在变量 key 内，通过switch 语句进行比较，从而控制 LED。

    程序后面的 if(i%20==0)判断语句， 表示当 i 能够整除 20 的时候就进入 LED状态翻转，后面有一个 delay_ms(10)延时;也就是间隔 200ms，led1 就会翻转一次状态。将工程程序编译后下载到开发板内，可以看到 D1 指示灯不断闪烁。当按下 K_UP 键，D2 指示灯点亮；当按下 K_DOWN 键，D2 指示灯熄灭；当按下 K_LEFT 键，D3 指示灯熄灭，当按下 K_RIGHT 键，D3 指示灯点亮。
